CT扫描仪散热风扇选型方案：如何解决高速旋转环境下风扇失效问题？

引言：CT扫描仪散热系统面临的新挑战

随着医疗影像技术不断发展，CT扫描仪（Computed Tomography Scanner）向着更高扫描速度、更高图像精度以及更长连续运行时间方向升级。作为医院重要的影像诊断设备，CT扫描仪需要在复杂工况下保持长期稳定运行。

然而，在CT扫描仪内部，散热系统设计一直面临一个特殊挑战：

如何在高速旋转产生的强大离心力环境下，保证散热风扇长期可靠运行？

传统散热风扇虽然能够满足普通设备的冷却需求，但应用于CT扫描仪高速旋转结构时，可能因机械应力增加出现：

• 风扇叶轮变形；

• 转子结构松动；

• 异常噪音；

• 风量性能下降；

• 风扇寿命缩短；

• 增加设备维护成本。

因此，CT扫描仪散热风扇选型不仅需要关注风量、静压、噪音等常规参数，更需要考虑耐离心力、高可靠性以及长期稳定运行能力。

深圳市健策电子有限公司依托多年工业散热风扇应用经验，为医疗设备客户提供专业散热选型方案，并代理日本山洋San Ace散热风扇（SanAce / 三洋风扇），帮助客户解决特殊环境下的散热可靠性问题。

一、CT扫描仪为什么需要高可靠散热风扇？

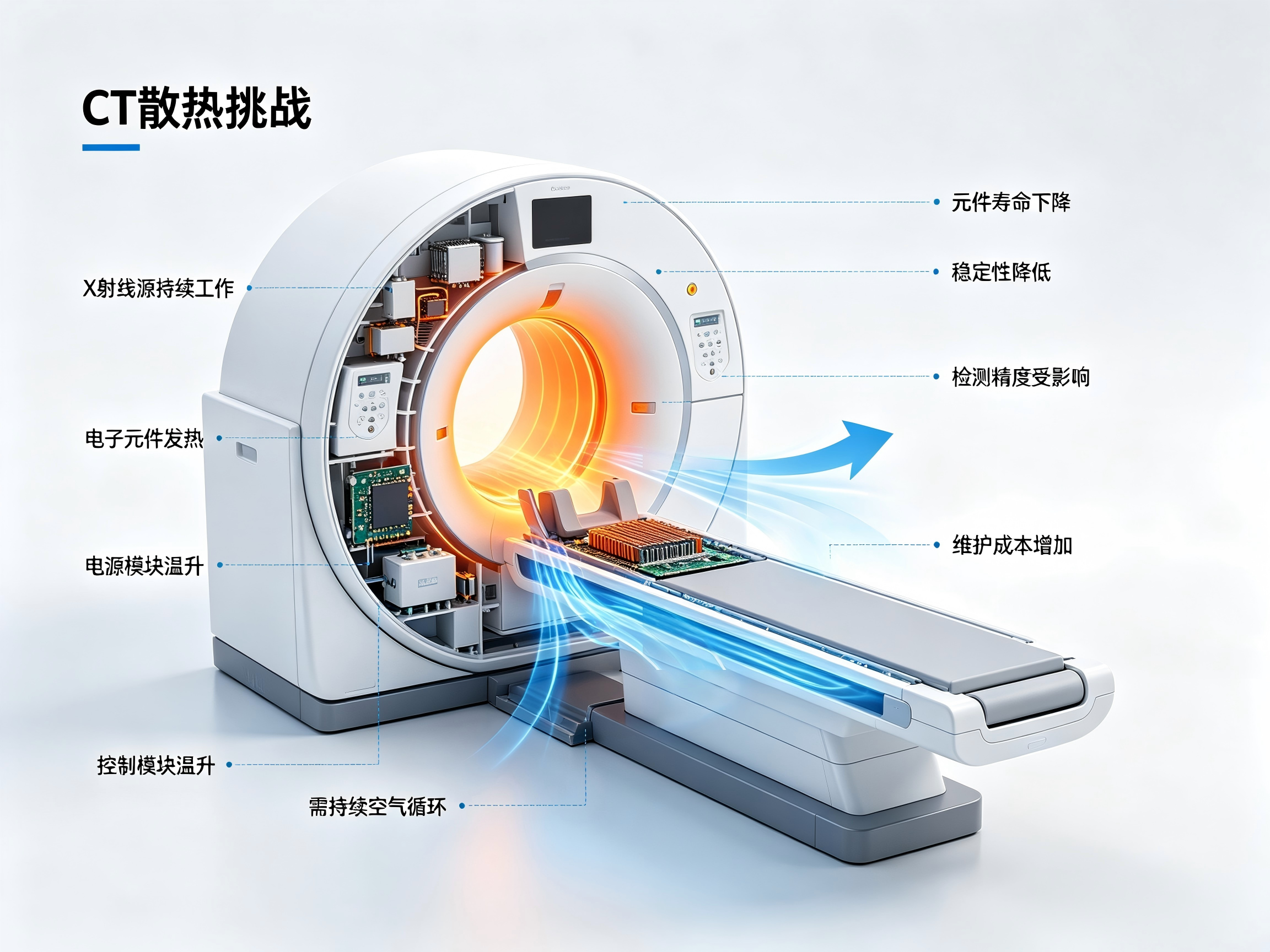

1. CT扫描过程中产生大量热量

CT扫描仪通过X射线完成人体断层扫描，在运行过程中：

• X射线管持续工作；

• 高功率电子模块产生热量；

• 控制系统持续运行；

• 内部温度快速升高。

如果无法及时排出热量，会导致：

散热问题	对设备的影响
内部温度过高	电子元件寿命降低
热量积累	设备运行稳定性下降
温度异常波动	影响系统可靠性
散热模块故障	增加维护频率

因此，CT扫描仪需要采用高可靠性的强制风冷方案，通过散热风扇持续提供稳定气流。

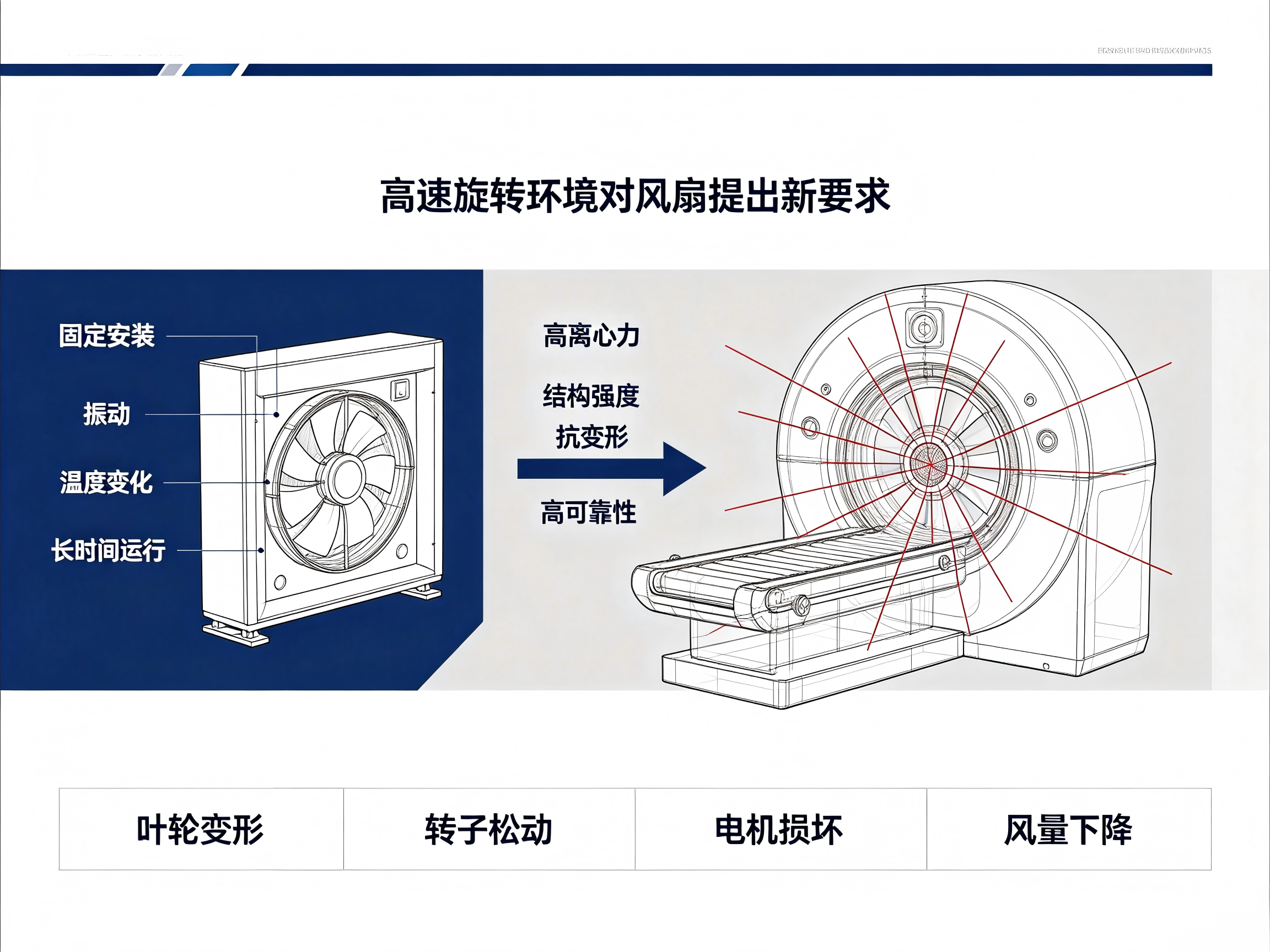

二、高速旋转环境为什么容易导致散热风扇失效？

1. 普通风扇无法适应高离心力环境

普通工业散热风扇主要应用于固定安装设备，例如：

• 通讯设备；

• 工业控制柜；

• 电源设备；

• 服务器设备。

这些应用环境中，风扇主要承受：

• 长时间运行；

• 温度变化；

• 设备振动。

但CT扫描仪内部存在高速旋转结构。

扫描架（Gantry）高速旋转时，会产生较大的离心加速度，使安装其中的风扇承受额外机械负荷。

2. 离心力对风扇结构造成的影响

风扇高速旋转过程中：

叶轮、转子、轴承等核心部件持续受到机械拉力。

长期运行可能造成：

风扇部件	潜在问题
叶轮	变形、失衡
转子	结构疲劳
外框	强度不足导致变形
连接结构	松脱风险增加
电机组件	运行异常

对于医疗设备而言，散热风扇一旦失效，不仅影响设备运行，还可能增加售后维护压力。

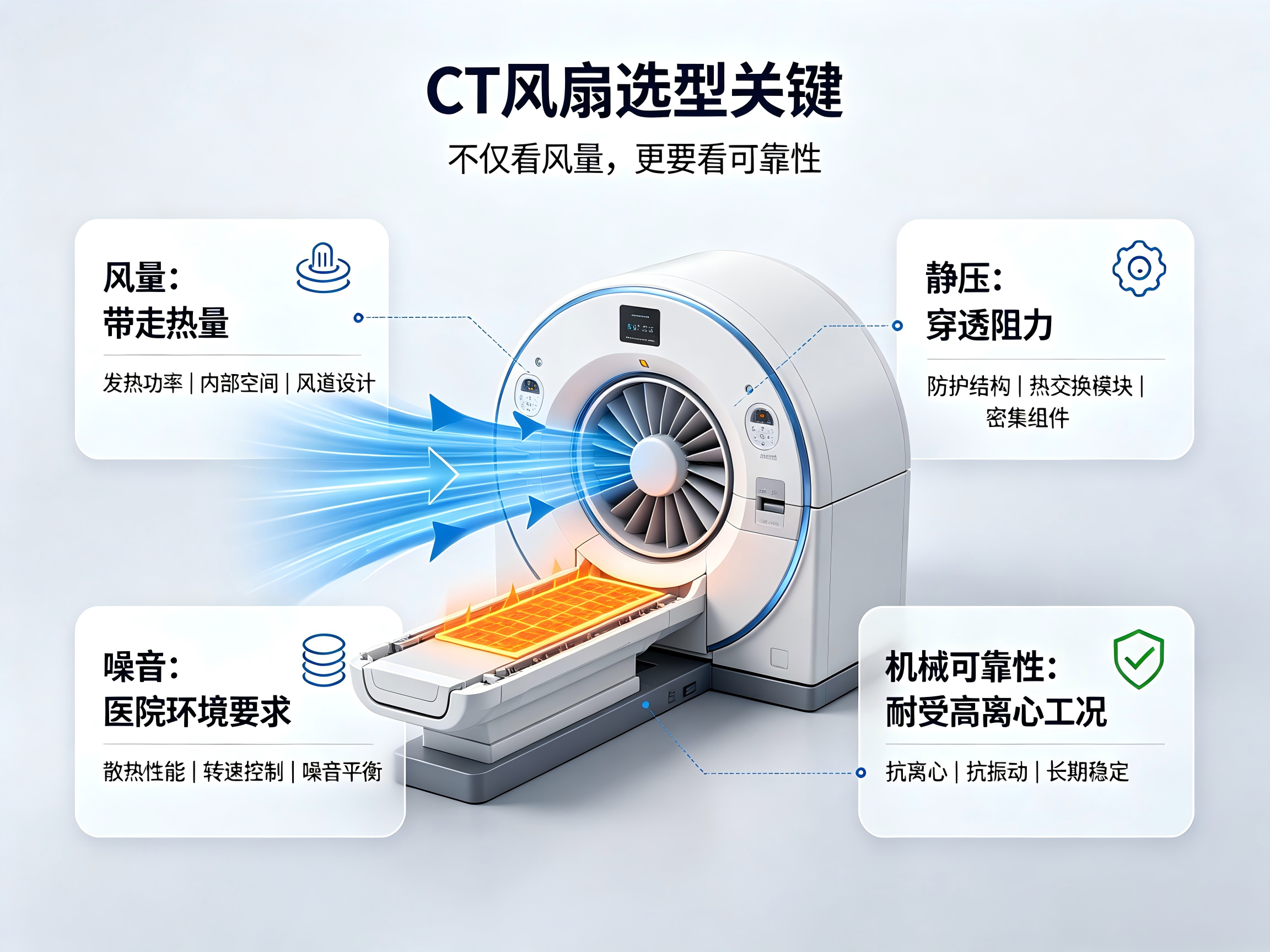

三、CT扫描仪散热风扇选型关键：不仅看风量，更要看可靠性

在医疗设备散热设计中，风扇选型通常需要综合考虑：

1. 风量（Airflow）

风量决定单位时间内能够带走多少热量。

需要根据：

• 发热功率；

• 内部空间；

• 风道设计；

选择合适规格。

2. 静压（Static Pressure）

CT扫描仪内部通常存在：

• 防护结构；

• 热交换模块；

• 密集电子组件。

因此需要风扇具备足够静压能力，保证气流能够穿透阻力。

3. 噪音（Noise）

医疗设备通常部署在医院环境，对运行噪音有较高要求。

需要在：

• 散热性能；

• 转速；

• 噪音水平；

之间取得平衡。

4. 机械可靠性

高速旋转应用中，需要重点关注：

• 抗离心能力；

• 抗振动性能；

• 长时间运行稳定性。

这也是普通散热风扇与专业高可靠风扇的重要区别。

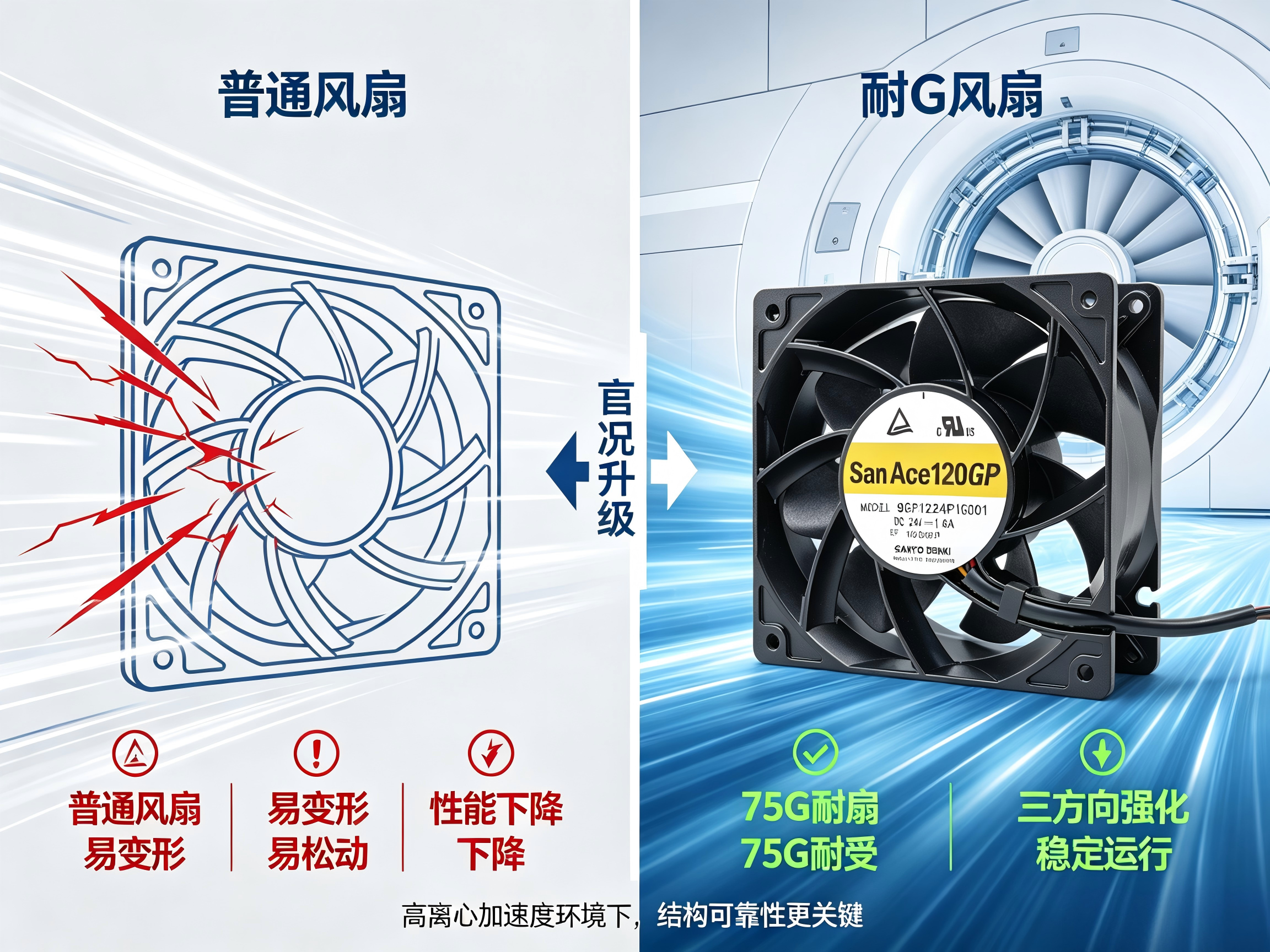

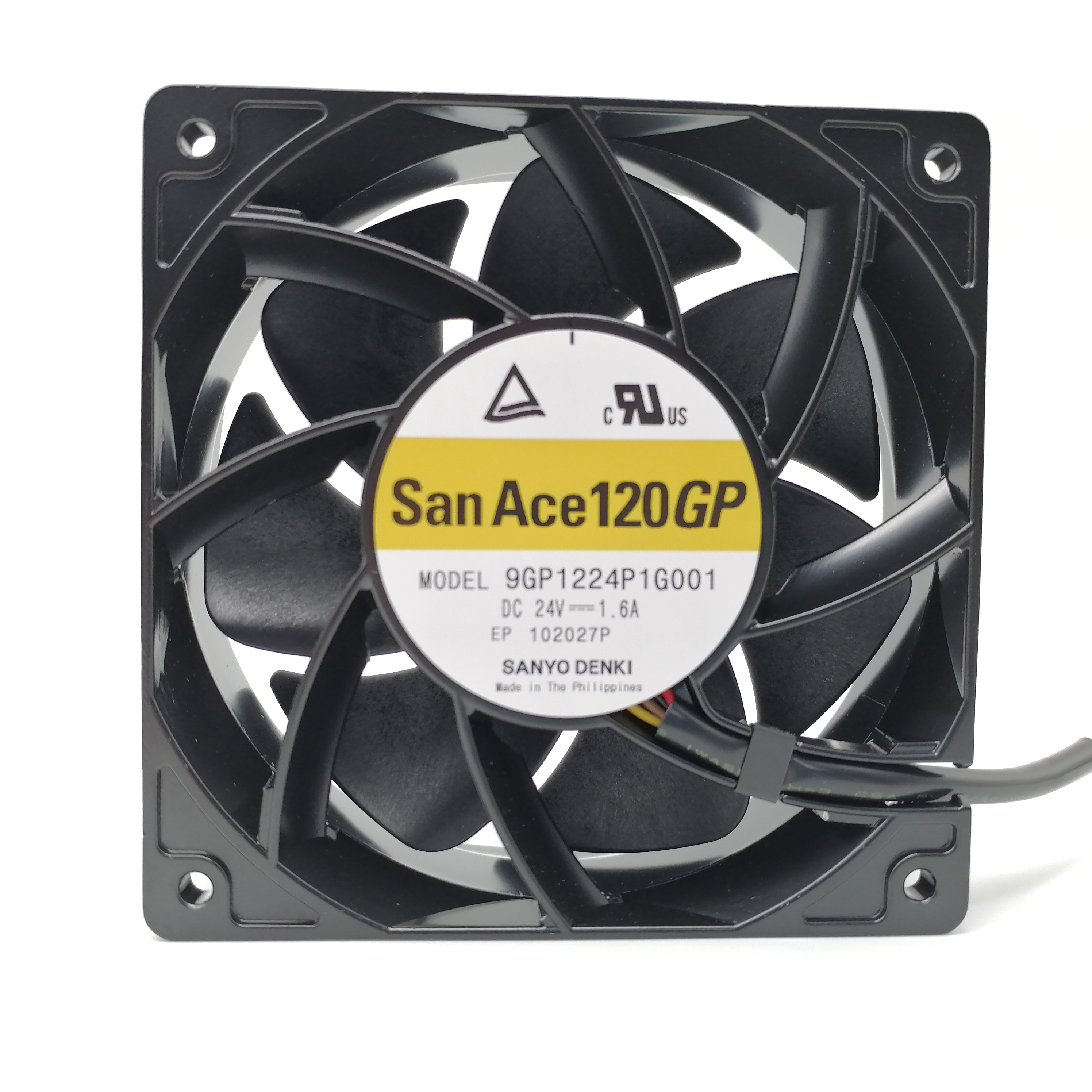

四、山洋San Ace G Proof Fan解决CT扫描仪高速旋转散热难题

针对CT扫描仪等高G环境应用，日本山洋San Ace开发了：

G Proof Fan（耐G力风扇）

该系列风扇专门针对高速旋转产生的强离心力环境设计。

核心优势：

1. 可承受最高75G加速度

山洋San Ace G Proof Fan能够承受：

75G高加速度环境

相当于：

• 735m/s²加速度；

• X、Y、Z方向均具备耐受能力；

• 可满足高速旋转设备长期运行需求。

相比普通风扇，G Proof Fan能够显著降低因离心力导致的故障风险。

2. 高刚性铝框设计

G Proof Fan采用：

High Rigidity Aluminum Frame（高刚性铝框）

优势：

✔ 提升整体机械强度；
✔ 减少高速旋转产生的结构变形；
✔ 增强抗振动能力；
✔ 提高长期可靠性。

3. 叶轮与转子一体化结构

传统风扇：

叶轮
 ↓
连接结构
 ↓
转子

高速旋转时，连接部位容易受到较大应力。

山洋San Ace G Proof Fan采用：

Impeller and Rotor Cover One-Piece Molded Structure

通过叶轮与转子外罩一体成型：

• 提升结合强度；

• 降低结构分离风险；

• 增强耐离心性能。

五、采用高可靠散热风扇为CT设备制造商带来的价值

对于CT扫描仪制造商而言，选择合适的散热风扇不仅是解决温控问题，更关系到整机可靠性。

采用高可靠散热方案，可以实现：

客户需求	解决价值
降低风扇故障率	提升设备可靠性
减少维护次数	降低售后成本
延长设备寿命	提升产品竞争力
提高连续运行能力	满足医疗场景需求

特别是在医疗设备领域：

稳定运行比单纯降低采购成本更加重要。

六、健策电子提供专业CT扫描仪散热风扇选型服务

深圳市健策电子有限公司是日本山洋San Ace散热风扇（SanAce / 三洋风扇）的最佳代理商，长期专注于工业级散热解决方案领域，并荣获：

• 2023年度最佳销售奖

• 2024年度卓越销售奖

依托稳定的原厂供应链与专业技术支持能力，健策电子可为医疗设备制造商提供：

1. 散热需求分析

根据客户设备：

• 功耗；

• 安装空间；

• 工作环境；

• 温升要求；

进行散热方案分析。

2. 风扇型号选型支持

结合：

• 风量需求；

• 静压需求；

• 电压规格；

• 控制方式；

• 环境可靠性；

推荐适合的散热风扇型号。

3. 特殊环境散热解决方案

针对：

• 高离心力；

• 高温环境；

• 高可靠性要求；

提供专业风扇解决方案。

包括：

• 山洋San Ace高可靠风扇；

• G Proof Fan耐G力风扇；

• 工业级DC散热风扇。

七、结语：专业散热选型，让CT扫描仪运行更加可靠

CT扫描仪散热风扇选型并不是简单选择一个满足风量要求的产品。

面对高速旋转、高离心力以及医疗设备长期运行需求，必须选择具备高可靠性的专业散热方案。

山洋San Ace G Proof Fan凭借：

• 75G耐离心力能力；

• 高刚性结构设计；

• 高可靠运行性能；

有效解决CT扫描仪高速旋转环境下的风扇失效问题。

深圳市健策电子有限公司作为日本山洋San Ace散热风扇专业代理商，将持续为医疗设备、工业设备及高可靠应用领域客户提供专业、高效、可靠的散热解决方案。

关键词：CT扫描仪散热风扇、CT扫描仪散热方案、山洋San Ace散热风扇、San Ace G Proof Fan、75G耐G风扇、医疗设备散热解决方案、高可靠DC风扇.
