两线散热风扇怎么调速?

来源:      2020/12/9 10:46:32      点击:

散热风扇现在客户端普遍都是需要智能调速的功能,通常调速搭配是PWM调速+FG测速,或者PWM调速+RD报警,这样风扇就是四条线的了,带调速功能的风扇一般转速会比较高,噪音也会比较大,并且调速方案成本会比普通只有两条电源线的要高,

散热风扇实际应用可能受噪音、成本等需要将2线风扇做成可调速。

 标准两条电源引线的风扇调速原理是通过控制风扇供电实现,风扇的启动电压到额定电压之前,电压大小与风扇转速成正比关系。我们用健策散热风扇做了一个两线电压调速测试。

 使用健策散热风扇型号:JC7025B12H 如下:

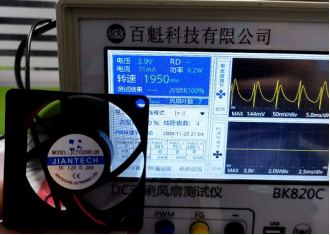

 风扇的启动电压为3.9V时,风扇转速是1950RPM

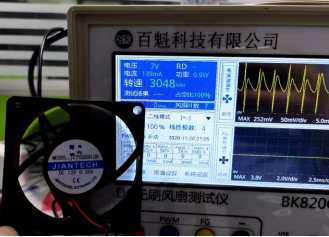

风扇电压提至7V,转速为3048RPM

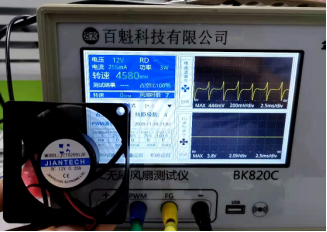

风扇额定电压为12V时,转速为4580RPM



划重点咯……  并不是所有的2线风扇都可以做电压调速控制,风扇需要满足以下条件:

1、恒转速类型的风扇不能做电压调速

2、风扇有软启动功能只用配BULK电源调速。

3、无软启动的风扇可以做电压调速

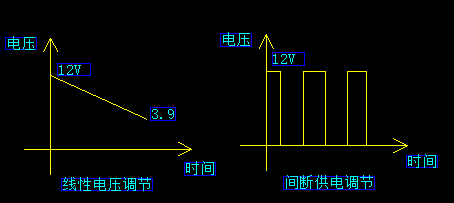

那么我们风扇电压调速又可以分为以下几种:

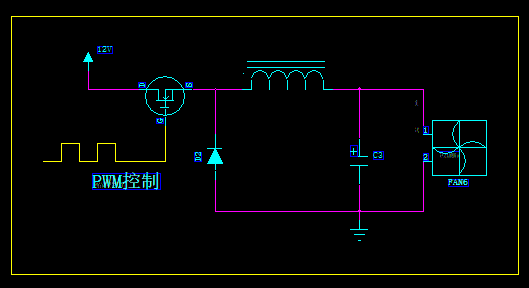

1、线性电压调节即风扇增BULK电路(优势:调速平滑,无电磁音;    劣势:成本高、可能影响EMC测试)


2、间断性供电调节
