散热风扇风量、风压及PQ曲线讲解

来源:      2013/9/8 2:36:08      点击:

散热风扇风量、风压及PQ曲线讲解

发布时间:2016-05-16


健策电子是一家集研发、生产、销售于一体的散热风扇厂家,我们在散热风扇行业耕耘10余载,品牌风扇JIANTECH在国内属于一线品牌。下边健策电子将简单讲解散热风扇风量、风压及PQ曲线的相关知识。

散热风扇风量是指风扇每分钟送出或吸入的空气总体积。风扇产品经常使用的风量单位是CFM,即为每分钟立方英尺(Cubic Feet per Minute)。
    在材质相同、散热原理相同的情况下,风量是衡量散热能力的最重要的指标。简单来说,风量越大的风扇其散热能力也越高。这是因为空气的热容量是一定的,更大的风量,也就是单位时间内更多的空气能带走更多的热量。

    散热风扇的风压又称为静压 (static pressure),指风扇在进气端与吹出端的气压差异,通常使用单位为公厘水柱高 (mmH2O) 或是英寸水柱高 (inchH2O)。

    对于散热风扇的风压风量规格与特性测试,主要是依循美国Air Movement and Control Association (AMCA) 编号 210-85之“Laboratory Method of Testing Fans for Rating”测试规范进行。而其量得的特性曲线,即是一般通称的PQ曲线。(如下图所示)

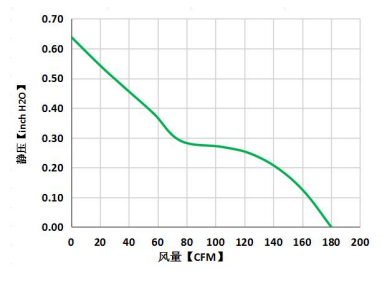

散热风扇PQ曲线
    PQ 曲线,一般常以3个物理值来描述它:
    (1) Pmax:当风量为 0 时,在某密闭空间的固定容积状态下,该风扇的最大静压值。
    (2) Qmax:当风扇入口与出口二端压力差为 0 时的流量,即为该风扇的最大流量。
    (3) PQ值:为风扇入口与出口二端压力差与当时状态下流量Q的对应值。

散热风扇的尺寸一但决定,对应每一个电压或转速,在不同的风流量之下,量测其压力值,即可绘出一条如上图的PQ曲线,而此曲线可用来描述风扇的特性,因此称为风扇特性曲线。
