随着医学影像设备向高分辨率、高亮度和高性能方向发展，医疗显示器内部的电子元件承担着越来越复杂的图像处理和显示任务。

与此同时，医疗设备通常需要长时间甚至持续运行，对显示稳定性、运行噪音和设备可靠性都有较高要求。

这使得医疗显示器的散热设计逐渐从“能不能散热”，转向“如何在有限空间内实现稳定、低噪音、可靠的散热”。

对于研发工程师和采购人员来说，选择医疗显示器散热风扇时，一个很常见的误区就是：

只看风量。

实际上，一款风扇安装到医疗显示器内部之后，其实际散热效果还会受到风道结构、系统阻力、噪音、振动、工作电压、安装尺寸以及控制方式等多方面因素影响。

因此，医疗显示器选散热风扇，不能只看风量。

更合理的选型逻辑应该是：

风量 → 静压 → 风阻 → 噪音 → 振动 → 寿命 → 尺寸 → 电压 → PWM/FG → 故障检测

本文从医疗显示器实际散热需求出发，逐项分析这些参数在风扇选型中的作用。

一、医疗显示器为什么需要专门关注散热？

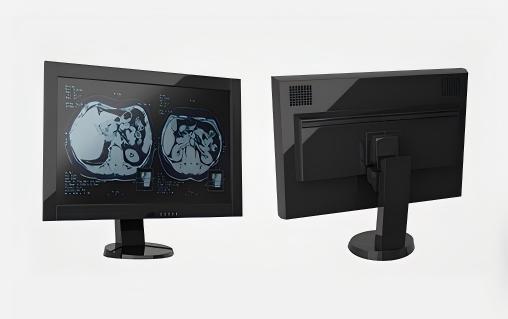

医疗显示器与普通办公显示器相比，对长期稳定运行和显示质量通常有更高要求。

在CT、MRI、DR、DSA等医学影像应用中，显示器需要持续呈现大量高精度影像信息。设备内部的显示驱动、电源模块以及相关电子元件在工作过程中会持续产生热量。

如果热量无法及时排出，就可能造成设备内部温度持续升高。

从散热角度看，医疗显示器通常同时存在三个特点：

医疗显示器特点	对散热系统的影响
高分辨率、高性能	内部电子系统的热管理要求提高
机身结构紧凑	自然散热空间有限
长时间运行	散热风扇需要保持稳定可靠运行
医疗环境	对噪音、振动和可靠性更加敏感
内部风道复杂	风扇需要克服一定系统阻力

因此，在医疗显示器的研发阶段，散热风扇不应该等到产品结构基本定型之后再考虑，而应该尽早纳入整机热管理设计。

二、医疗显示器选散热风扇，为什么不能只看风量？

风量当然是散热风扇的重要参数。

通常来说，风量越大，单位时间内参与热交换的空气量越多，理论上能够带走更多热量。

但问题在于：

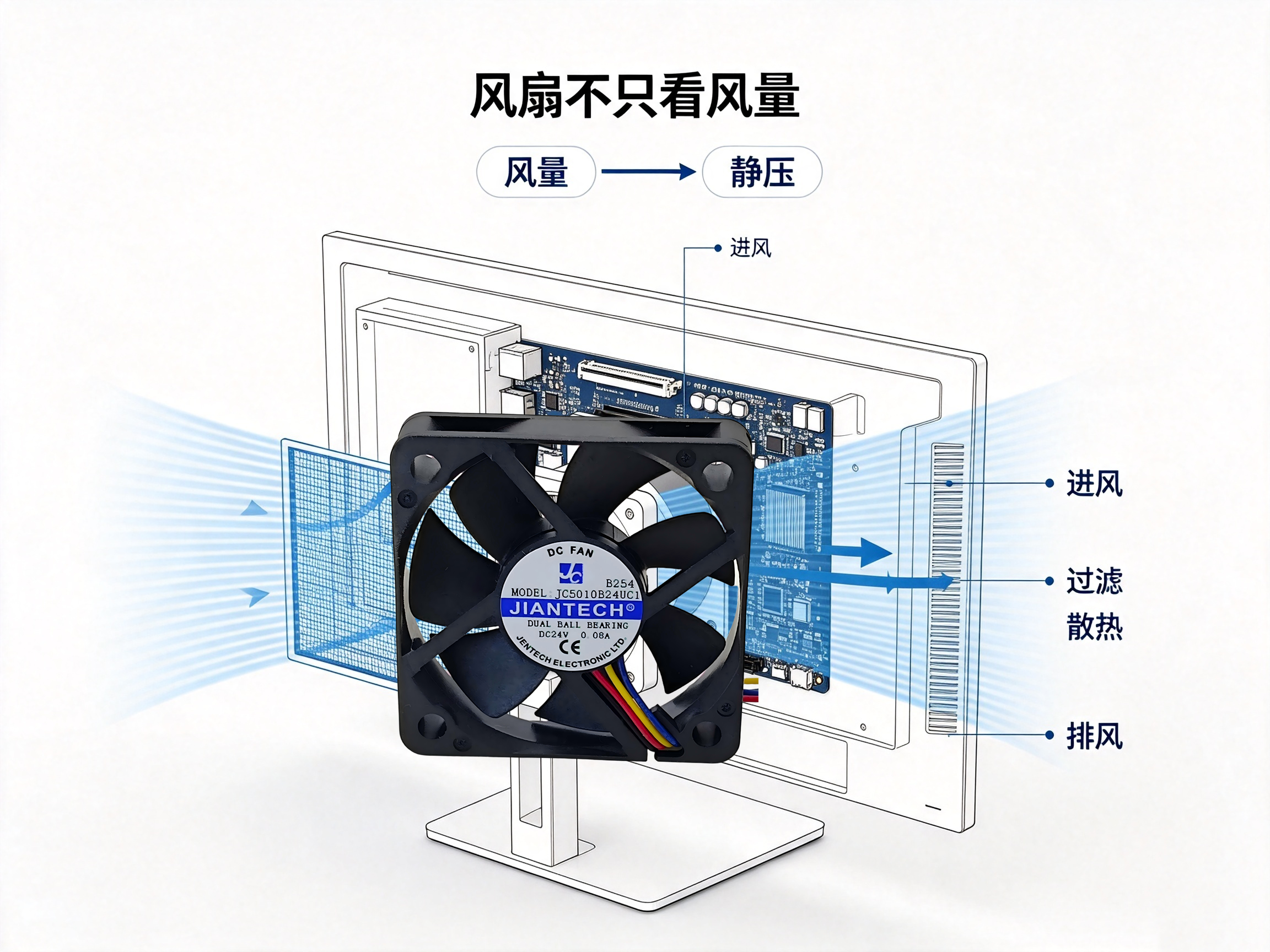

风扇装入设备以后，实际风量并不等于自由空气状态下的最大风量。

医疗显示器内部通常存在防尘网、进风口、出风口、散热片、导流结构以及各种电子元件，这些结构都会对空气流动形成阻力。

因此，风扇实际运行时需要面对的是一个“风扇 + 风道”的系统。

可以简单理解为：

风量解决的是“需要多少空气参与散热”，静压解决的是“面对风阻以后还能推动多少空气”。

所以，在选型时，如果只拿两款风扇的最大风量进行比较，很容易得出错误结论。

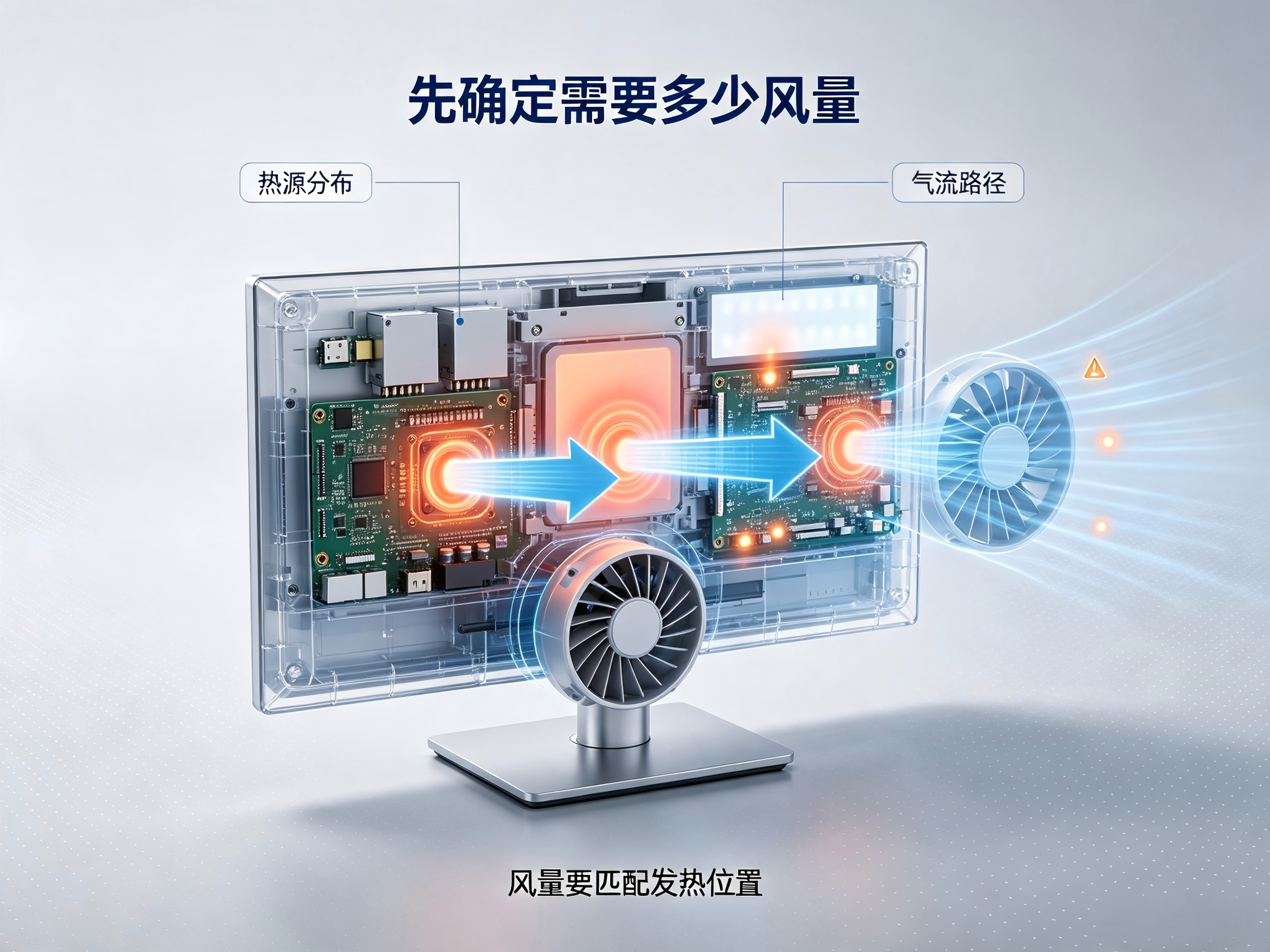

三、第一步：先确定医疗显示器需要多少风量

风量是散热风扇选型的基础参数。

在确定风量之前，需要先了解设备的发热情况。

例如：

• 显示驱动模块产生多少热量？

• 电源模块是否属于主要热源？

• 图像处理模块的工作负载如何？

• 热源是否集中在局部区域？

• 设备允许的内部温升是多少？

• 冷空气需要经过哪些发热元件？

只有明确这些信息，才能进一步判断需要多大的空气流量。

但需要注意一个问题

如果设备内部的热源分布不合理，即使风扇风量足够，也可能出现局部热点。

因此，医疗显示器散热设计不能简单理解成：

风量越大 = 散热越好。

更重要的是让冷空气能够真正经过需要散热的位置。

这就涉及下一个关键参数——静压。

四、第二步：静压决定风扇面对风阻时还能不能保持有效气流

很多风扇选型问题并不是风量不足，而是实际工作环境的风阻太大。

例如医疗显示器内部可能采用：

• 防尘过滤结构

• 狭窄进风口

• 小型风道

• 密集电子元件

• 散热片

• 弯曲导流通道

这些结构都会增加空气阻力。

当系统阻力增加时，如果风扇静压能力不足，实际气流量就可能明显下降。

因此，在医疗显示器中，尤其需要关注风扇的P-Q性能曲线。

风量和静压应该怎么看？

参数	主要作用	选型关注点
风量	搬运热量	是否满足设备散热需求
静压	克服空气阻力	是否能够适应实际风道
P-Q曲线	反映风扇工作特性	找到设备实际工作点
系统阻力	影响实际工作风量	防尘网、风道、散热结构等都需要考虑

因此，真正专业的风扇选型，不是简单比较“谁的CFM更大”，而是要看：

风扇性能曲线与设备系统阻力曲线的交点。

这个交点才更接近风扇安装到设备后的实际工作状态。

五、第三步：风阻分析不能被忽略

如果把医疗显示器内部的空气流动想象成一条道路，那么风扇相当于提供动力，而风道、过滤网、散热结构等则会形成“阻力”。

设备结构越复杂，空气通过时遇到的阻力通常越大。

因此，设计散热系统时，需要同时分析：

风扇性能 + 风道结构 + 系统阻力

而不是只看风扇参数。

实际工程中，建议在风扇选型阶段尽早确定进风口和出风口的位置。

例如：

方案A：

风扇 → 电子元件 → 出风口

这种结构可以让冷空气直接经过主要热源。

方案B：

风扇 → 狭窄风道 → 多层结构 → 电子元件 → 出风口

虽然风扇规格可能相同，但两种结构下的实际工作状态并不会相同。

因此，如果医疗显示器内部结构已经确定，建议结合实际风道进行风量和静压评估。

六、第四步：医疗显示器为什么特别需要关注低噪音？

散热性能解决的是“温度”问题，而噪音解决的是“运行体验”问题。

医疗设备通常处于相对安静的环境中，散热风扇长期运行产生的气流声和机械噪音会更加明显。

尤其是医疗显示器，如果风扇为了维持较大的风量而长期高速运行，噪音可能成为整机设计中的一个问题。

因此，医疗显示器风扇选型不能只考虑：

“这款风扇风量够不够？”

还需要考虑：

“在满足散热需求的情况下，它能不能以更合适的运行状态工作？”

这也是低噪音散热风扇受到医疗设备研发人员关注的重要原因。

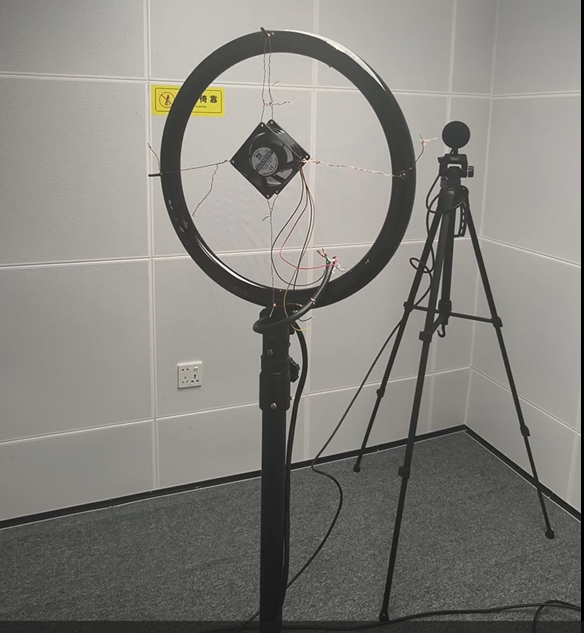

健策电子长期关注静音散热风扇的研发和应用，并配备噪音测试相关设备，可针对不同风扇产品和设备应用进行噪音性能评估。

七、第五步：低振动同样是医疗显示器散热的重要指标

很多人在选风扇时会关注风量、转速和噪音，却容易忽略振动。

实际上，风扇属于高速旋转部件。

如果叶轮动平衡、安装结构或者风扇自身运行状态存在问题，振动可能通过安装支架传递到设备外壳。

因此，医疗显示器选风扇时，除了看声学参数，还需要关注机械运行状态。

关注指标	对医疗显示器的意义
噪音	减少设备运行过程中的声学干扰
振动	降低机械振动向整机结构传递
动平衡	改善风扇高速旋转稳定性
安装方式	减少结构共振和振动传递

对于对噪音和运行品质要求较高的医疗设备而言，低噪音 + 低振动应该作为一个整体进行评价。

八、第六步：风扇寿命不是越长越好，而是要与设备寿命匹配

医疗显示器通常属于长期使用设备，因此风扇寿命也是选型的重要指标。

但在实际项目中，不能简单理解为：

风扇标称寿命越高越好。

更应该关注风扇的寿命测试条件是否与设备实际工作环境接近。

影响散热风扇寿命的因素包括：

• 工作环境温度

• 风扇运行转速

• 轴承系统

• 连续运行时间

• 灰尘环境

• 湿度

• 实际负载

例如，同一款风扇在不同环境温度下运行，其预期寿命可能存在差异。

因此，医疗显示器项目在确认风扇寿命时，应当同时确认：

工作温度 + 转速 + 运行时间 + 实际环境

而不是只看一个“寿命小时数”。

九、第七步：尺寸不是越小越好，而是要与设备结构匹配

医疗显示器通常对内部空间有较严格的要求。

研发人员在选择散热风扇时，经常需要在：

散热能力、安装空间、噪音和结构设计

之间进行平衡。

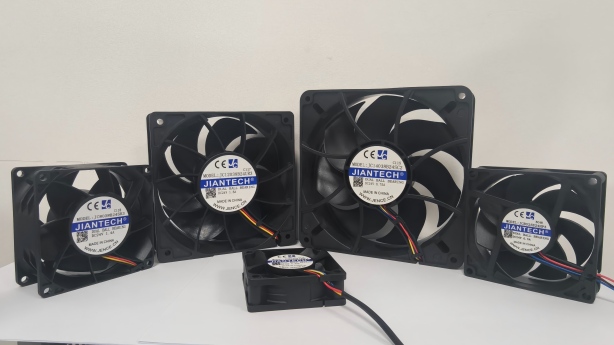

常见的DC轴流风扇尺寸包括：

• 30mm系列

• 40mm系列

• 60mm系列

• 80mm系列

• 更大尺寸风扇

如果设备空间非常有限，小尺寸风扇可能更容易安装。

但小尺寸风扇如果需要提供较大的风量，往往需要更高转速，这又可能对噪音产生影响。

因此：

不是风扇越小越好，也不是越大越好，而是需要根据设备空间和热负荷找到合适的尺寸。

如果设备内部风道更适合集中送风，还可以进一步考虑鼓风机或离心风机，而不是局限于轴流风扇。

十、第八步：电压必须与医疗显示器电源系统匹配

风扇选型还需要确认额定电压。

常见DC风扇电压包括12V、24V等规格，不同设备的电源架构并不相同。

如果医疗显示器内部已经提供稳定的DC电源，就需要确认：

• 风扇额定电压

• 工作电压范围

• 额定电流

• 功耗

• 启动特性

• 控制方式

电压选错，不仅可能导致风扇无法正常运行，也可能影响整机电源设计。

因此，电压确认应该在风扇选型的前期完成，而不是等到样机阶段再处理。

十一、第九步：PWM和FG，让风扇从“散热部件”变成“可控制部件”

对于医疗显示器而言，风扇并不一定需要始终以固定转速运行。

如果设备内部热负荷存在变化，可以通过PWM对风扇转速进行控制。

例如：

工作状态	风扇控制思路
低热负荷	降低风扇转速，减少噪音和功耗
正常运行	保持合适转速
高热负荷	提高风扇转速，加强散热
温度下降	根据控制策略降低转速

这样可以让散热能力更加贴合设备实际需求。

而FG测速信号则可以让主控系统获得风扇当前转速信息。

因此：

PWM负责“控制风扇怎么转”，FG负责“告诉设备风扇转得怎么样”。

对于需要长期稳定运行的医疗设备，这类功能具有实际价值。

十二、第十步：故障检测，避免“风扇停了却没人知道”

散热风扇属于机械运动部件，长期运行过程中可能出现异常。

如果风扇发生堵转、转速下降或者其他异常，而设备没有相应的检测机制，内部温度可能持续升高。

因此，在对可靠性要求较高的医疗显示器中，可以根据设备控制系统的要求配置相应的故障检测功能。

常见的监控思路包括：

检测功能	作用
FG测速	判断风扇实际转速
低速检测	判断风扇是否低于正常运行速度
堵转检测	判断风扇是否停止旋转
温度监测	判断设备内部温度是否异常
联动保护	风扇异常时触发设备相应保护策略

这样，散热系统就从一个单纯的“降温部件”，变成了设备可靠性管理的一部分。

十三、医疗显示器散热风扇选型，可以按照这张表快速判断

如果从研发和采购角度进行归纳，医疗显示器散热风扇选型可以重点检查以下参数：

选型项目	重点确认内容	为什么重要
风量	实际需要的气流量	决定基础散热能力
静压	系统阻力下的工作能力	决定实际工作风量
风阻	风道、过滤网等阻力	影响风扇实际工作点
噪音	风扇运行声学表现	医疗环境通常较敏感
振动	运行稳定性	减少振动传递
寿命	实际温度和工况下的寿命	满足长期运行要求
尺寸	长×宽×厚	必须匹配内部空间
电压	12V、24V等	与设备电源系统匹配
电流/功耗	额定电流及功耗	影响电源设计
PWM	是否需要调速	根据热负荷动态控制
FG	是否需要测速	监测风扇运行状态
故障检测	堵转、低速等	提高系统可靠性
环境条件	温度、湿度、粉尘等	决定产品适配性

如果这些参数都已经明确，风扇选型通常会比单纯按照尺寸和风量找产品准确得多。

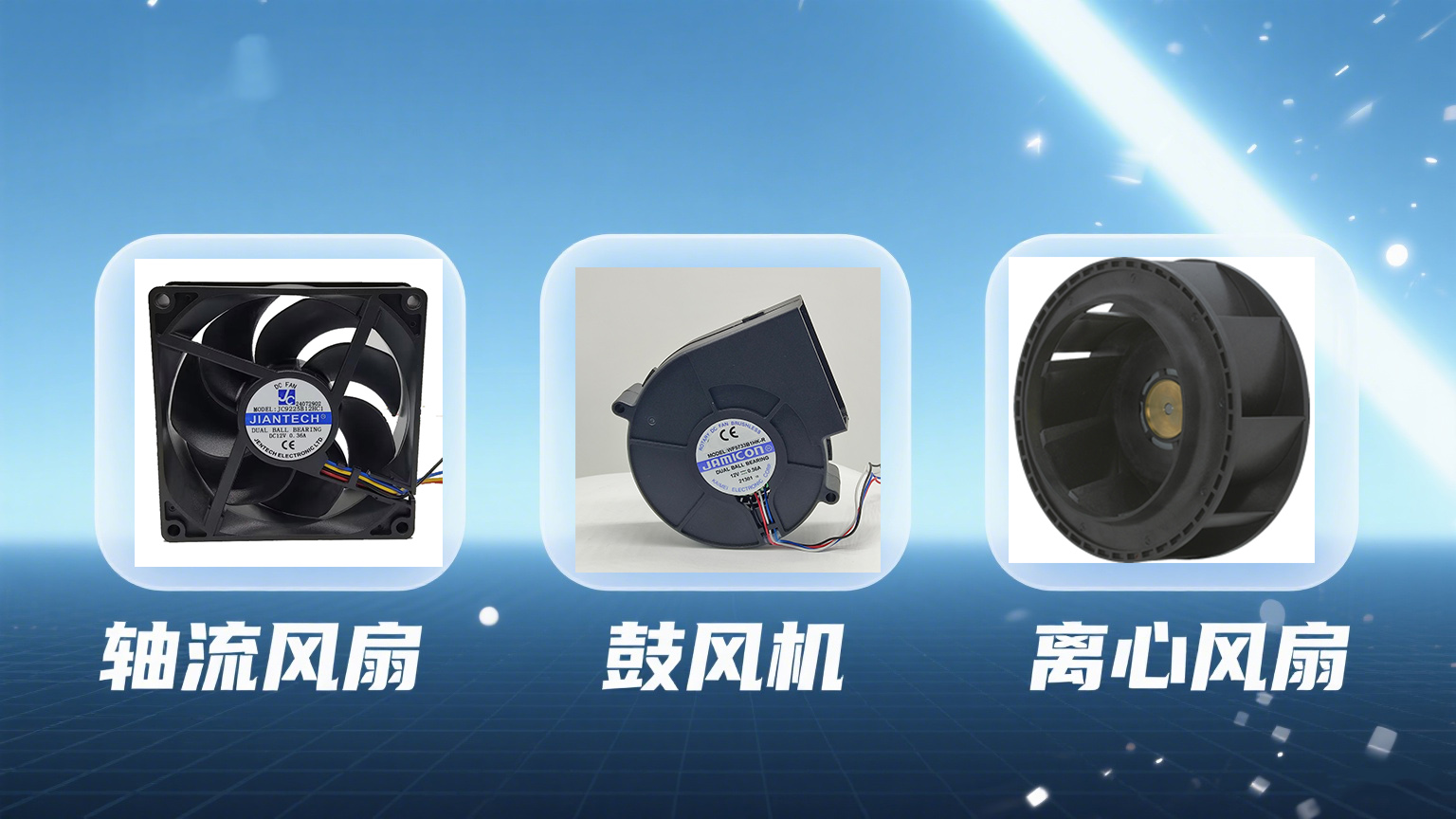

十四、医疗显示器应该选择轴流风扇、鼓风机还是离心风机？

并不是所有医疗显示器都适合使用同一种风扇。

根据设备结构不同，可以考虑不同类型的散热产品。

轴流风扇

轴流风扇适合空气沿轴向流动的常规通风结构。

当医疗显示器内部存在相对明确的进风和排风路径时，轴流风扇通常是常见选择。

鼓风机

当设备内部空间较为紧凑，需要将空气集中输送到特定区域时，可以考虑鼓风机。

离心风机

如果设备需要通过特定风道输送空气，并且对压力和气流方向有更明确要求，则可以考虑离心风机。

风扇类型	典型特点	适用思路
轴流风扇	结构简单、通风量大	常规设备内部通风散热
鼓风机	适合集中送风	狭小空间、局部散热
离心风机	风向灵活、压力特性不同	特定风道及高阻力结构

最终选择哪一种，还是要回到设备内部的热源和风道设计。

十五、健策电子：从风扇选型到医疗设备散热设计

对于医疗显示器等精密设备而言，散热风扇不是一个简单的标准零部件。

真正的选型过程往往需要结合设备结构、热负荷、风道、噪音要求和长期运行条件进行综合判断。

深圳市健策电子有限公司成立于2010年，长期专注散热风扇领域，构建了“国际品牌代理 + 自主研发智造”双轨服务体系，为工业、通信、医疗、新能源、军工等行业客户提供散热产品与工程技术支持。

在国际品牌服务方面，健策电子与日本山洋San Ace、台湾AVC、台湾JAMICON等品牌开展合作，为客户提供标准散热风扇产品及选型支持。

在自主品牌方面，JEANTECH系列产品可根据设备实际需求进行定制化开发，覆盖轴流风扇、鼓风机、离心风机等产品类型。

针对医疗设备对噪音、振动和可靠性的要求，健策电子配备噪音测试、冷热冲击、耐高低温、防水防尘等相关测试能力，并通过自动动平衡校准等生产工艺控制产品一致性。

从实际项目角度，健策电子可以围绕：

散热诊断 → 风扇选型 → 风道分析 → 样品验证 → 协同设计 → 批量交付

提供相应的技术服务。

目前，公司产品广泛应用于医疗、工业自动化、通信、新能源等领域，并服务于600余家国内外企业。

十六、医疗显示器散热风扇选型，最后看的是“系统匹配”

医疗显示器选散热风扇，真正需要解决的不是：

“哪一款风扇风量最大？”

而是：

“哪一款风扇安装到我的设备以后，能够在实际风阻下提供足够的气流，同时满足噪音、振动、寿命、尺寸、电压和控制要求？”

这才是医疗显示器散热风扇选型的核心。

从工程角度看，可以把整个选型过程归纳为：

先看热负荷，再看风量；结合风道，再看静压；确认噪音和振动要求；根据空间确定尺寸；根据电源确定电压；根据控制系统确定PWM、FG及故障检测功能；最后结合工作环境和运行时间评估寿命。

如果设备已经进入样机或量产阶段，也不建议只依靠风扇参数表判断散热效果。

更合理的方式是结合设备实际结构进行测试和验证。

风扇选型不是参数越高越好，而是与设备越匹配越好。

对于高分辨率医疗显示器而言，只有把散热能力、低噪音、低振动和长期可靠性统一起来，才能真正建立适合医疗设备长期运行的热管理系统。

而这也是医疗显示器散热风扇选型中最值得关注的核心原则。
