LED光源一热就漂，图像板一热就噪？健策电子多品牌直流风扇，为眼底检查设备筑牢散热防线

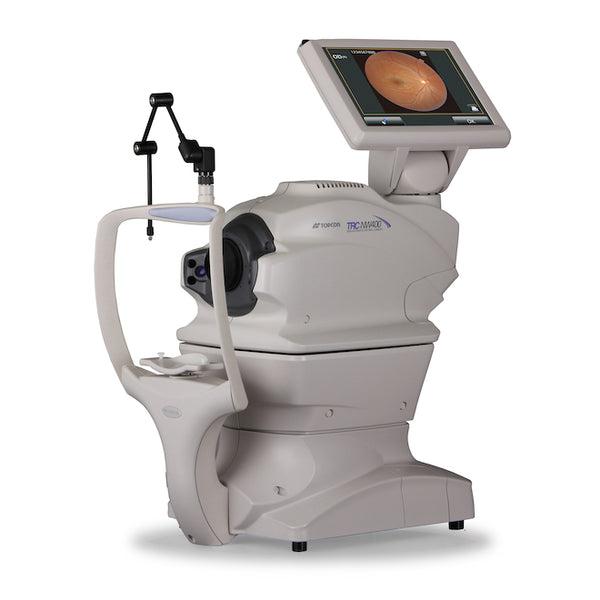

眼底检查设备看似只是拍摄眼底图像，背后却是一套对光学、电子、控制和热管理都有较高要求的精密系统。

LED光源持续工作，温度变化可能影响光输出的稳定性；图像传感器及图像处理电路长时间运行，会产生持续热量；一旦设备内部散热不充分，便可能出现温度升高、图像噪声增加、运行状态波动等问题，影响设备的检查体验与长期运行可靠性。

对于眼底相机、眼底成像设备及其他眼科检查仪器而言，散热风扇不仅是一个普通配件，更是整机热管理设计中的重要一环。

深圳市健策电子有限公司以“国际品牌代理 + 自主研发智造”的双轨模式，为眼底检查设备提供多品牌直流散热风扇选型与配套支持，围绕静音、低振动、可靠性、功耗及空间适配等需求，帮助设备厂商建立更加合理的散热方案。

一、眼底检查设备为什么需要重视直流风扇散热？

眼底检查设备通常由光学成像系统、照明光源、图像传感器、图像处理电路、电源模块及控制系统等部分组成。不同模块的发热特点不同，对散热方案的要求也存在差异。

需要注意的是，LED光源的光输出变化和图像板噪声增加，并不一定完全由温度引起，还可能与驱动电路、传感器特性、曝光设置及图像处理算法等因素有关。因此，散热设计应与光学、电气和图像系统的整体调试配合进行。

对于设备厂商而言，合理配置直流风扇的意义在于：帮助控制关键部件温度，为光学成像稳定性和设备长期可靠运行创造更合适的工作条件。

二、眼底设备选风扇，静音只是起点，稳定散热才是关键

眼科检查设备与普通工业机柜不同。设备可能直接部署在诊室、检查室等相对安静的环境中，风扇噪声、振动和长期运行可靠性都值得关注。

健策电子在为客户提供直流风扇选型建议时，可围绕以下几个方向开展评估。

1. 静音与低振动：兼顾检查环境与成像系统

风扇高速旋转会产生空气动力噪声和机械振动。若风扇与机壳、光学组件之间存在不合理的结构传递路径，振动还可能影响整机运行表现。

因此，选型不能只看风扇标注的噪声值，还需要结合安装结构、转速、风道阻力及整机实测结果进行判断。

对于眼底检查设备，可以优先评估：

• 在满足散热要求的前提下，选择适当的转速和噪声等级。

• 根据设备空间和热负荷，比较不同尺寸、厚度及性能等级的直流风扇。

• 通过合理的固定方式和减振设计，减少振动向机壳及敏感部件传递。

• 在整机工作状态下测试噪声，而非仅依据单个风扇的标称参数判断。

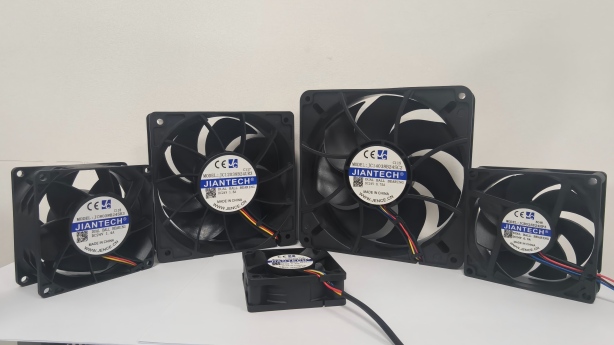

健策电子自主品牌 JEANTECH 重视静音散热风扇的研发与测试，并配备噪音测试及自动动平衡校准相关设备，为产品性能评估和应用适配提供支持。

2. 风量与静压：解决热量排不出去的问题

风扇的最大风量并不等于设备内部的实际风量。

如果眼底设备内部结构紧凑，存在散热片、过滤网、密集电路板或狭窄通风口，即使风扇的标称风量较高，安装后的实际通风能力也可能受到影响。

工程选型应同时考虑：

• 风量（Airflow）： 用于评估风扇在相应工况下推动空气流动的能力。

• 静压（Static Pressure）： 用于评估风扇克服风道阻力的能力。

• 系统阻抗： 由风道、格栅、过滤件及内部布局等共同决定。

• 安装方式： 包括进风、排风方向，以及风扇与发热元件的相对位置。

只有结合风扇性能曲线和整机风道进行评估，才能更准确地判断实际散热效果。

3. 可靠性与功耗：降低长期使用中的维护压力

眼底检查设备可能需要连续完成多次检查，部分设备还会长时间处于待机或运行状态。风扇长期运行的稳定性、功耗和异常停转风险，都可能影响设备的维护成本。

选型时需要关注轴承类型、工作温度范围、额定电压、实际负载、预期使用时长及风扇状态监测需求。

如果设备需要监测风扇转速，还可根据具体型号评估是否采用转速脉冲信号等功能，以辅助整机控制系统判断风扇运行状态。

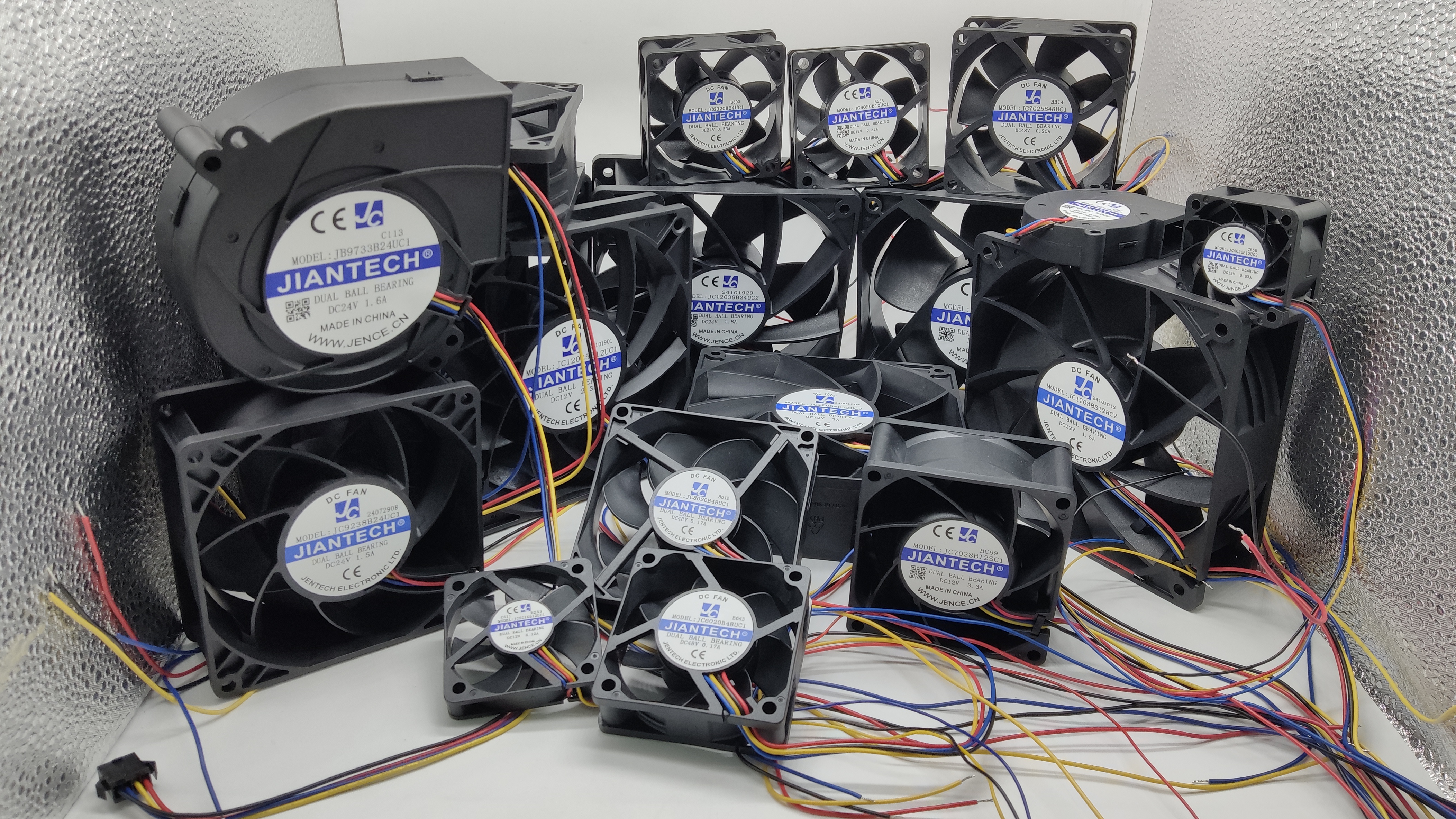

三、健策电子多品牌直流风扇方案：标准品选型与定制化支持并行

眼底检查设备的散热需求并不完全相同。

小型便携式设备可能更重视体积、功耗和噪声；配置较高的眼底成像系统可能更关注图像处理电路的热负荷；部分设备则需要在有限安装空间内兼顾风量、静压和长期可靠性。

单一品牌、单一尺寸或单一性能等级的风扇，未必能够覆盖所有设计需求。

健策电子采用“国际品牌代理 + 自主研发智造”的双轨业务模式，为客户提供多品牌直流风扇产品选择与应用支持。

注：表中为产品方案与选型方向，不代表上述品牌的所有型号均适用于眼底设备。具体产品的可供应性、性能参数、认证状态及定制范围，应以对应型号的正式资料和项目确认为准。

为什么多品牌方案更有利于设备开发？

第一，增加选型空间。

面对不同热负荷和安装空间，工程人员可以在多个品牌及系列之间比较尺寸、风量、静压、噪声、功耗与寿命指标，避免只围绕某一个型号进行设计。

第二，兼顾性能与成本。

不同设备对散热性能的要求不同。通过多品牌标准品比选，并结合实际应用需求评估国产自主品牌方案，有助于在满足技术条件的基础上优化整体采购成本。

第三，支持项目差异化需求。

对于非标准安装空间、特殊连接方式或特定性能要求，健策电子可结合 JEANTECH 自主品牌的产品研发与定制化服务，评估更合适的实现路径。

第四，减少选型与配套沟通成本。

健策电子提供从散热诊断、协同设计到产品交付的服务支持，可根据客户提供的设备结构、发热情况和目标指标，协助开展初步选型及方案比较。

四、眼底检查设备直流风扇怎么选？四类典型方案思路

在尚未明确整机热负荷、内部风道和安装尺寸之前，不宜直接指定某个风扇型号。更合理的方式是先识别设备的主要约束，再确定产品系列和性能范围。

方案一：优先控制噪声

适用于对检查环境声学体验有较高要求的设备。

可先评估低噪声直流风扇，再通过整机温升测试确认冷却能力是否足够。如果低转速无法满足热负荷，则需要重新平衡风量、静压与噪声目标，而不是单纯追求更低的噪声数值。

方案二：重点解决局部热点

如果图像处理板、电源电路或其他部件存在明显温升，可结合发热位置调整风扇安装方向和气流路径。

必要时应同时评估导风结构、散热片及进排风布局，避免气流绕过关键发热部件，或在机壳内部形成明显的热积聚。

方案三：有限空间内实现有效散热

对于体积较小的眼底检查设备，应优先确认风扇可用安装尺寸、厚度和电气接口，再筛选具有适当性能的型号。

如果内部风道阻力较高，应重点比较工作点附近的风量，而不能只依据最大自由风量做出判断。

方案四：为长期运行建立监测机制

对于需要长时间运行的设备，可以根据具体风扇型号和控制系统能力，评估转速监测、异常状态识别及维护提示功能。

风扇状态监测不能替代整机温度保护。更完善的设计应同时考虑关键器件温度检测、报警阈值及异常情况下的安全控制策略。

五、从选型到验证：健策电子如何协助客户推进散热方案？

眼底检查设备属于精密电子设备，散热风扇的选型应服务于整机设计，而不只是完成单个零部件的采购。

健策电子可围绕以下流程提供产品及工程配套支持。

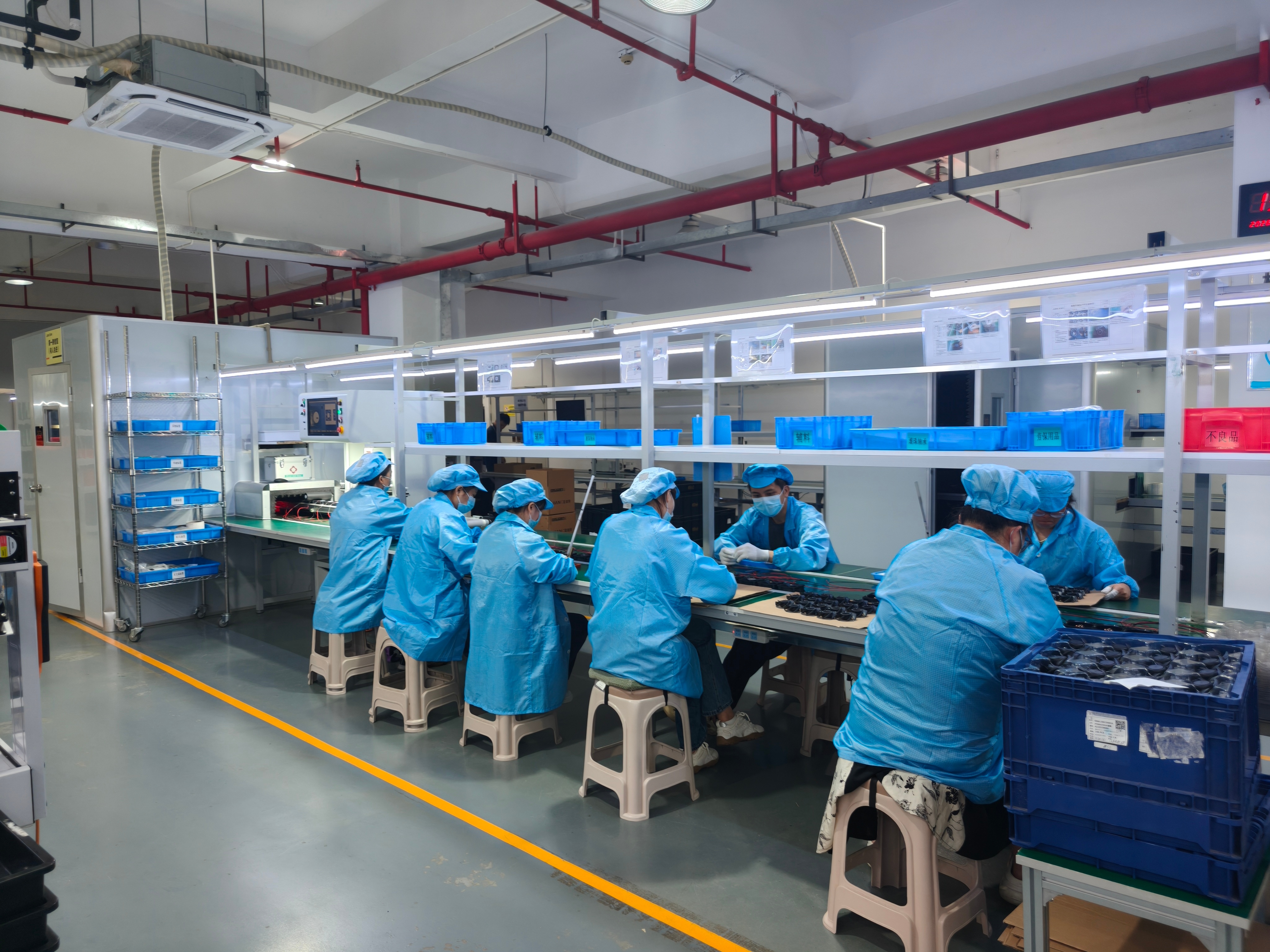

健策电子拥有冷热冲击、耐高低温、防水防尘及噪音等测试设备，并通过数智化生产与全过程二维码记录管理支持产品质量追溯。具体产品可开展的测试项目及验证范围，应根据产品类别和项目要求确认。

需要强调的是，风扇自身的性能测试与眼底设备整机验证是两个不同层级。最终散热效果仍需在客户实际结构中进行验证。

六、健策电子的服务能力：多品牌资源与自主智造协同

深圳市健策电子有限公司成立于2010年9月，位于深圳龙华，是一家智慧散热风扇综合服务商。

公司深耕散热风扇领域，构建“国际品牌代理 + 自主研发智造”双轨业务体系，面向工业、通信、医疗、新能源、军工等行业提供多类别散热产品与工程配套支持。

企业能力与服务优势

公司为大族激光、理工雷科、鼎信、山东电工时代、海尔等企业提供过散热风机相关合作服务，并积累了多个行业的产品应用经验。

在项目交付方面，公司提供的工程类项目准时交付率为98.6%，研发周期可控制在30天以内，紧急订单响应时间为48小时内。实际周期和交付安排仍需根据具体型号、定制内容、库存与订单条件确认。

公司同时具备国家高新技术企业、深圳市专精特新中小企业等资质，并拥有散热风扇相关专利。涉及具体产品的认证、性能和适用范围时，应以对应型号的正式资料为准。

七、让散热成为眼底设备稳定运行的基础保障

眼底检查设备的成像表现，不仅取决于光学系统和图像处理技术，也与整机热管理设计密切相关。

当LED光源、图像传感器、图像处理板及电源模块面临不同的散热需求时，设备厂商需要综合考虑风量、静压、噪声、振动、功耗、安装空间与长期运行可靠性，建立与设备实际工况相匹配的散热方案。

健策电子依托多品牌直流风扇产品资源与 JEANTECH 自主研发智造能力，为眼底检查设备及其他医疗电子设备提供从标准品选型到定制化评估的散热配套支持。

从静音散热到风道优化，从多品牌比较到整机测试，健策电子希望通过更丰富的产品选择与更贴近应用需求的技术服务，帮助客户解决散热瓶颈，推动科技革新。
