商用冰箱散热风扇尺寸、风量、风压选型指南（2025专业版 | 健策电子)
为何商用冰箱必须重视散热风扇选型？
商用冰箱运行时间长、负载高，核心部件包括 压缩机、冷凝器、蒸发器 都依赖散热风扇维持热平衡。合适的风扇可带来显著收益：
-
提高换热效率：减少压缩机能耗
-
延长系统寿命：防止高温老化
-
降低噪音与震动：提升使用体验
-
减少维护成本：避免机组过热导致频繁故障
因此，准确计算风量、风压并选择适合尺寸的风扇，是商用冰箱设备工程师必备的技能。

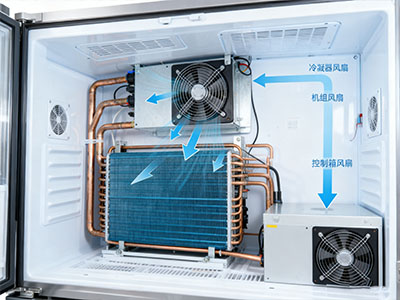

商用冰箱散热风扇的三大应用场景
| 应用位置 | 作用说明 | 风扇特性要求 |
|---|---|---|
| 冷凝器风扇 | 帮助冷凝器排热，提高冷凝效率 | 大风量、中高风压、耐油污、防水等级高 |
| 蒸发器风扇 | 促进冰箱内部空气循环与除霜 | 静音、小型化、较高风量、抗低温 |
| 压缩机辅助风扇 | 附加散热，防止压缩机过热 | 中风量、可靠性高、寿命长 |

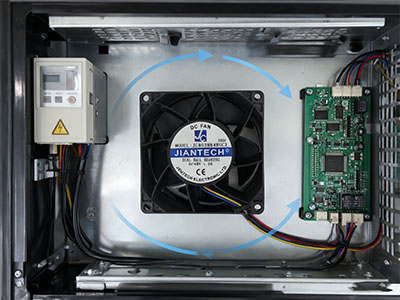

风扇尺寸如何选择？
散热风扇常见尺寸包含：
-
80×80×25mm
-
92×92×25mm
-
120×120×25/38mm
-
172×150×51mm（AC风扇常用）
尺寸选择逻辑：
| 场景 | 推荐尺寸 | 原因说明 |
|---|---|---|
| 冷凝器散热（超市立式冰柜） | 120mm / 172mm | 强风量、耐油污、长寿命 |
| 压缩机散热 | 92mm / 120mm | 兼顾体积与风量 |
| 蒸发器循环 | 80mm / 92mm | 静音与低温环境表现佳 |
| 台面式或小型商用冰柜 | 80mm | 空间限制、噪音控制 |
尺寸越大，风量越大、噪音越低、效率越高。
但空间限制常是工程师优先考虑的，因此尺寸选型必须结合安装深度、风道设计与冷凝器面积。
风量（CFM）如何计算？
风量决定冷凝器与蒸发器能否有效带走热量。
风量计算方法（工程常用经验值）
-
冷凝器风量公式：
风量（CFM）≈ 冷凝器换热量（W） ÷ 35–40
（取决于风道设计、翅片密度）
-
蒸发器循环风量公式：
内部循环风量（CFM） ≈ 内部容积（L） × 0.3–0.6
商用冰箱风量需求参考表
| 应用 | 冰箱尺寸/吨位 | 推荐风量（CFM） | 风扇尺寸建议 |
|---|---|---|---|
| 小型台式冷柜 | <150L | 20–40 | 80mm |
| 单门立式冷柜 | 150–300L | 40–80 | 92mm–120mm |
| 双门商业冷柜 | 300–600L | 80–150 | 120mm |
| 商用展示柜 | >600L | 150–300 | 120mm / 172mm |
| 压缩机辅助散热 | — | 30–60 | 92mm |

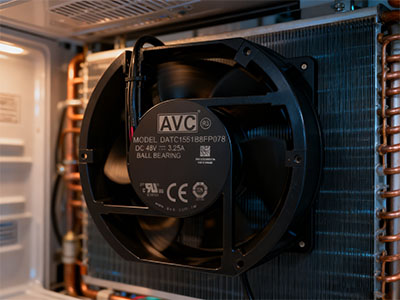

风压（mmH₂O）如何决定？
风压表示风扇克服系统阻力的能力，特别重要于 高密度冷凝器 与 狭窄风道 项目。
阻力高低对应风扇风压选择：
| 阻力场景 | 描述 | 风压需求 |
|---|---|---|
| 低阻力 | 大面积冷凝器、风道无弯折 | 3–5 mmH₂O |
| 中阻力 | 中密度翅片、1–2道风道弯折 | 5–8 mmH₂O |
| 高阻力 | 高密度冷凝器、湿冷环境、油污 | 8–12 mmH₂O（需高静压风扇） |
要点：冷凝器越密，越需要高静压风扇，否则风量会大幅下降。
风量 / 风压 / 尺寸选型组合建议表
| 冰箱场景 | 风扇尺寸 | 风量 | 风压 | 推荐风扇类型 | 说明 |
|---|---|---|---|---|---|
| 冷凝器散热 | 120mm / 172mm | 中–大 | 中–高 | AC/EC风扇 | 强制对流散热关键部位 |
| 蒸发器循环 | 80mm / 92mm | 中 | 中 | DC风扇 | 低温性能佳，稳定安静 |
| 压缩机散热 | 92mm | 中 | 低–中 | DC风扇 | 辅助散热 |
| 高油污、潮湿环境 | 120mm | 中–大 | 高 | 防水风扇（IP55–67） | 超市厨房常见 |
| 低噪音应用 | 80mm / 92mm | 小–中 | 低 | 超静音DC风扇 | 民生冷柜 |

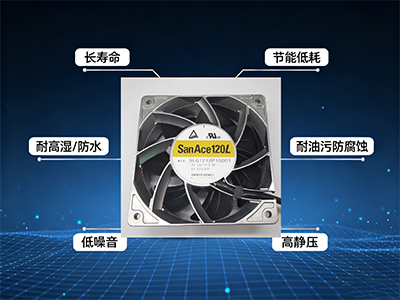

商用冰箱风扇选型流程
步骤 1：确认安装空间
-
风扇尺寸是否有深度限制？
-
是否有防护网、支架？
步骤 2：确认风量需求
-
根据冷凝器、蒸发器换热量计算
-
参考行业经验表
步骤 3：确认风压需求
-
冷凝器翅片密度？
-
风道是否狭窄？
步骤 4：选择风扇类型（AC/DC/EC）
-
AC：高可靠、成本低、常用于冷凝器
-
DC：静音、省电、温控灵活
-
EC：高能效、寿命久、调速宽范围
步骤 5：确认环境要求
-
油烟多 → 需防油
-
潮湿环境 → 需高防水等级
-
低温环境 → 需低温启动风扇
步骤 6：确认认证与寿命
-
UL、CE、RoHS
-
MTBF寿命（一般需 >50,000h）
健策电子散热风扇在商用冰箱领域的优势
-
尺寸齐全（40mm–172mm），满足各种冷柜需求
-
高静压系列专为冷凝器优化
-
IP55–IP68防水防尘可选
-
DC/EC多电压可选：12V / 24V / 48V
-
长寿命滚珠轴承，适合高负载场景
-
支持客户定制风量、噪音与接头长度
商用冰箱散热风扇的选型看似简单，但要兼顾 空间、风量、风压、噪音、能耗、寿命 多项指标。通过本指南工程师可快速判断所需风扇规格，并结合健策电子的产品特点，选择性能可靠、寿命长、能耗低的最佳散热方案。
