在高功率电源、储能系统、数据中心算力设备及工业控制柜中，设备功率密度不断提高，散热系统面临的挑战也越来越大。

尤其是在风墙散热应用中，风扇不仅要提供足够的风量，还需要具备较强的静压能力，才能应对密集风道、过滤网、散热器以及内部结构带来的空气阻力。

常规尺寸的风扇，在部分高阻力散热场景中可能难以满足系统需求。如何在有限安装空间内获得更强的气流推动能力，成为设备散热设计需要考虑的问题。

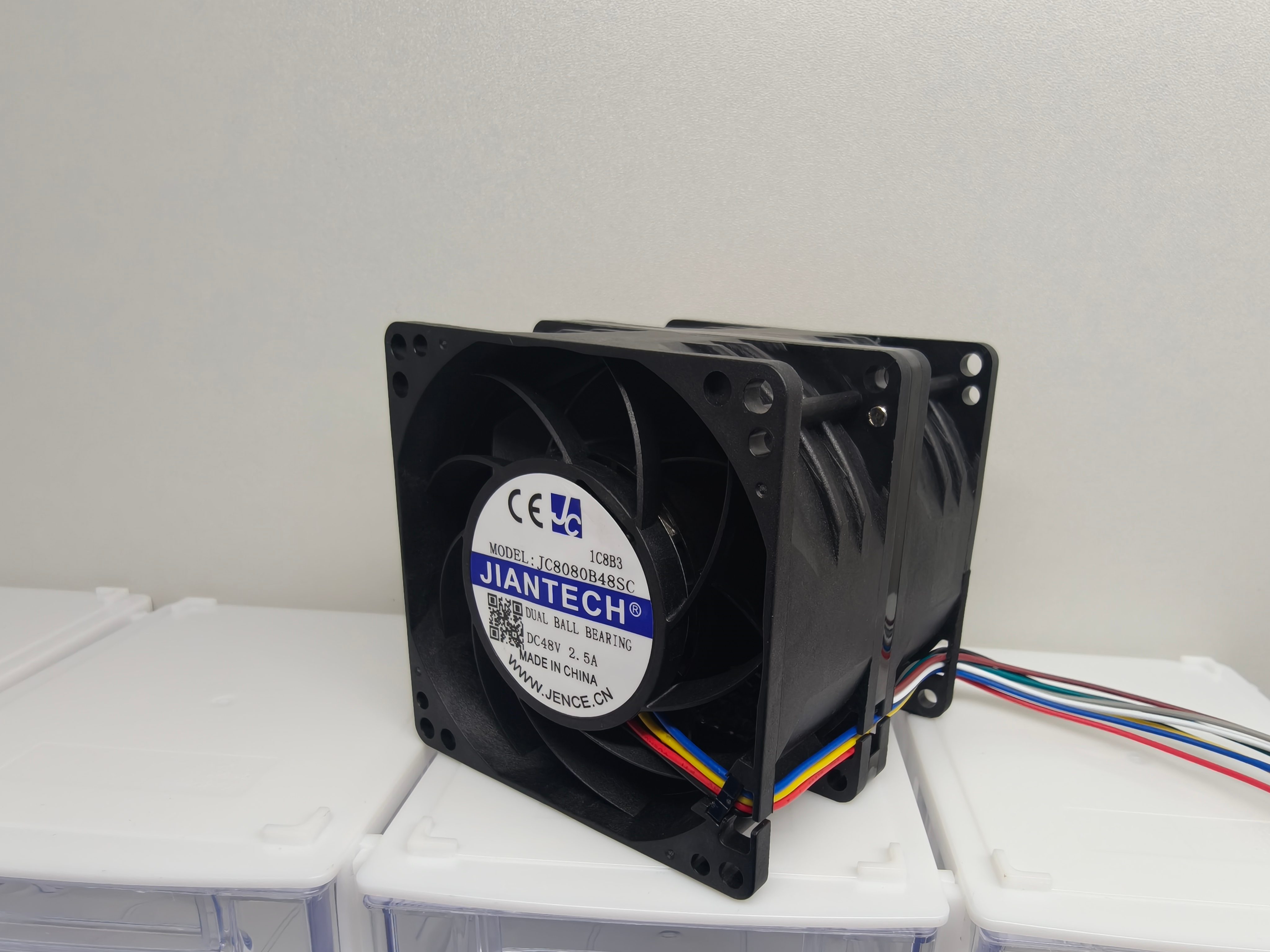

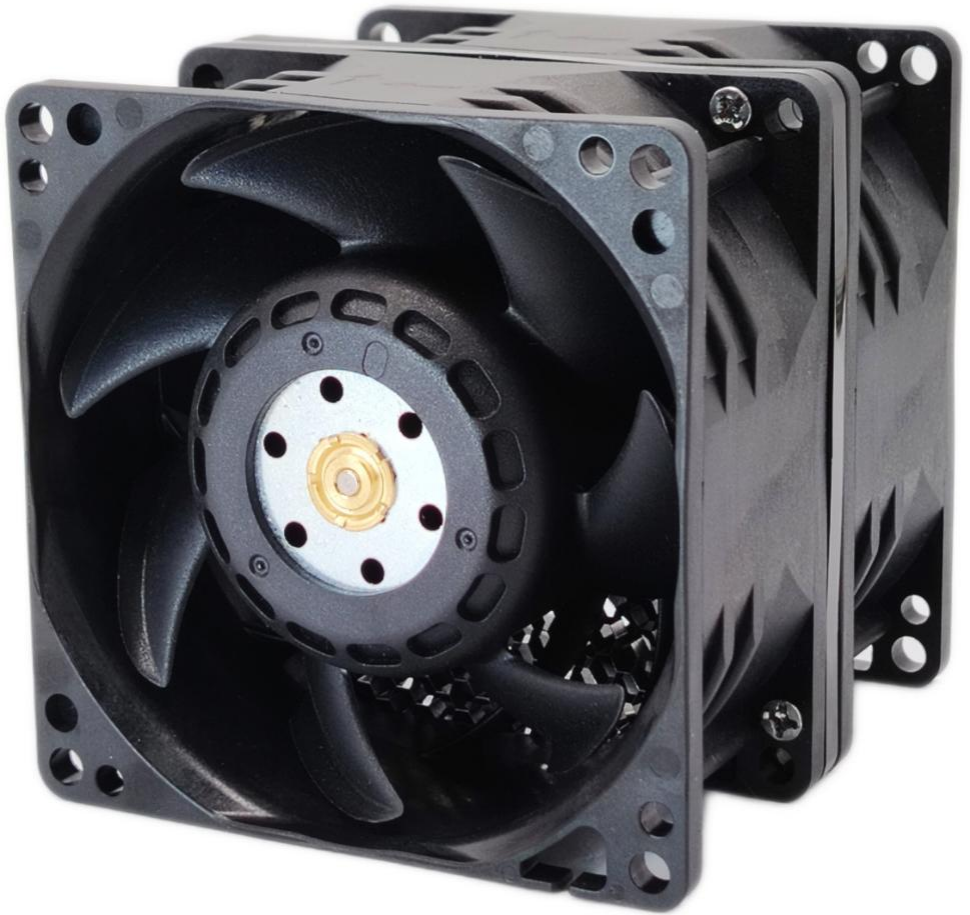

针对高风量、高静压工业散热需求，健策JENTECH推出JC8080-01系列80×80×80mm厚型双胞胎轴流散热风扇。

这款产品不仅拥有80mm的厚型尺寸，更具备最高15100RPM转速、202CFM最大风量和6.885inH₂O（约1715Pa）最大静压。48V U档实验室实测出风口风速达到40m/s，为高阻力风道、密集型风墙及高热负荷设备提供了新的散热选型方向。

一、80×80×80mm：厚度不只是加厚，更要看实际散热性能

传统轴流散热风扇通常采用较为常见的25mm、38mm等厚度规格。而JC8080-01采用80×80×80mm的厚型设计，在安装尺寸和气流通道设计上具有不同于常规薄型风扇的特点。

对于风墙系统而言，风扇的厚度并不是判断性能的唯一依据。真正决定散热效果的，还包括电机驱动能力、叶轮设计、风道结构、转速以及系统实际阻力。

因此，不能简单地认为风扇越厚，风量就一定越大。工程选型需要结合风扇P-Q性能曲线与设备实际阻力曲线进行匹配。

JC8080-01系列的核心价值，在于通过高转速、高风量和高静压性能，为需要较强气流推动能力的工业设备提供更多选择。

二、最大静压1715Pa，强劲气流推动能力值得关注

风墙系统并不是简单地把多个风扇排列在一起。

当气流经过散热器、过滤网、风道、设备内部组件时，都会产生一定阻力。如果风扇静压能力不足，即使空载风量较大，安装到设备后也可能出现实际风量明显下降的问题。

因此，在高阻力散热环境中，最大静压是风扇选型的重要参考指标。

JC8080-01系列U档性能数据：

核心参数	性能数据
产品型号	JC8080B48U-1
产品尺寸	80×80×80mm
额定电压	48V DC
最高转速	15100RPM
最大风量	202.0CFM
最大静压	6.885inH₂O
最大静压换算	约1715Pa
额定电流	3328mA
额定功率	159.7W
噪音	79.0dBA
实测出风口风速	40m/s

1715Pa是什么概念？

1inH₂O约等于249.09Pa。

因此：

6.885 × 249.09 ≈ 1715Pa

也就是说，JC8080-01 U档最大静压可达到约1715Pa。

对于需要克服较大风道阻力的设备而言，这是一项值得关注的性能指标。

需要特别说明：202CFM最大风量与1715Pa最大静压分别对应风扇性能曲线上的不同工况点，并不代表风扇能够在202CFM风量下同时达到1715Pa静压。实际运行风量需要结合系统阻力曲线确定。

三、M/H/S/U四档性能，适配不同风墙设计需求

不同设备的散热结构、风道阻力、热负荷和噪音要求并不相同。

如果所有设备都使用最高转速风扇，不仅可能增加功耗和噪音，也可能造成不必要的性能冗余。

JC8080-01系列提供M、H、S、U四个性能等级，方便设备厂商根据实际散热需求进行选择。

性能等级	转速（RPM）	最大风量（CFM）	最大静压（inH₂O）	最大静压（Pa）	噪音（dBA）
M	12000	160.5	4.348	约1083	74.0
H	13200	176.5	5.261	约1311	76.1
S	14200	189.9	6.089	约1517	77.7
U	15100	202.0	6.885	约1715	79.0

从数据可以看出：

• M档： 12000RPM，最大风量160.5CFM，最大静压约1083Pa，适合对风量和静压有较高要求、同时希望控制性能配置的应用。

• H档： 13200RPM，最大风量176.5CFM，最大静压约1311Pa，进一步提升气流推动能力。

• S档： 14200RPM，最大风量189.9CFM，最大静压约1517Pa，适合更高阻力的散热设计需求。

• U档： 15100RPM，最大风量202CFM，最大静压约1715Pa，面向高热负荷、高阻力的强制散热场景。

四档性能覆盖不同的散热需求，设备厂商可以结合实际风道阻力、温升目标及运行噪音要求进行选型。

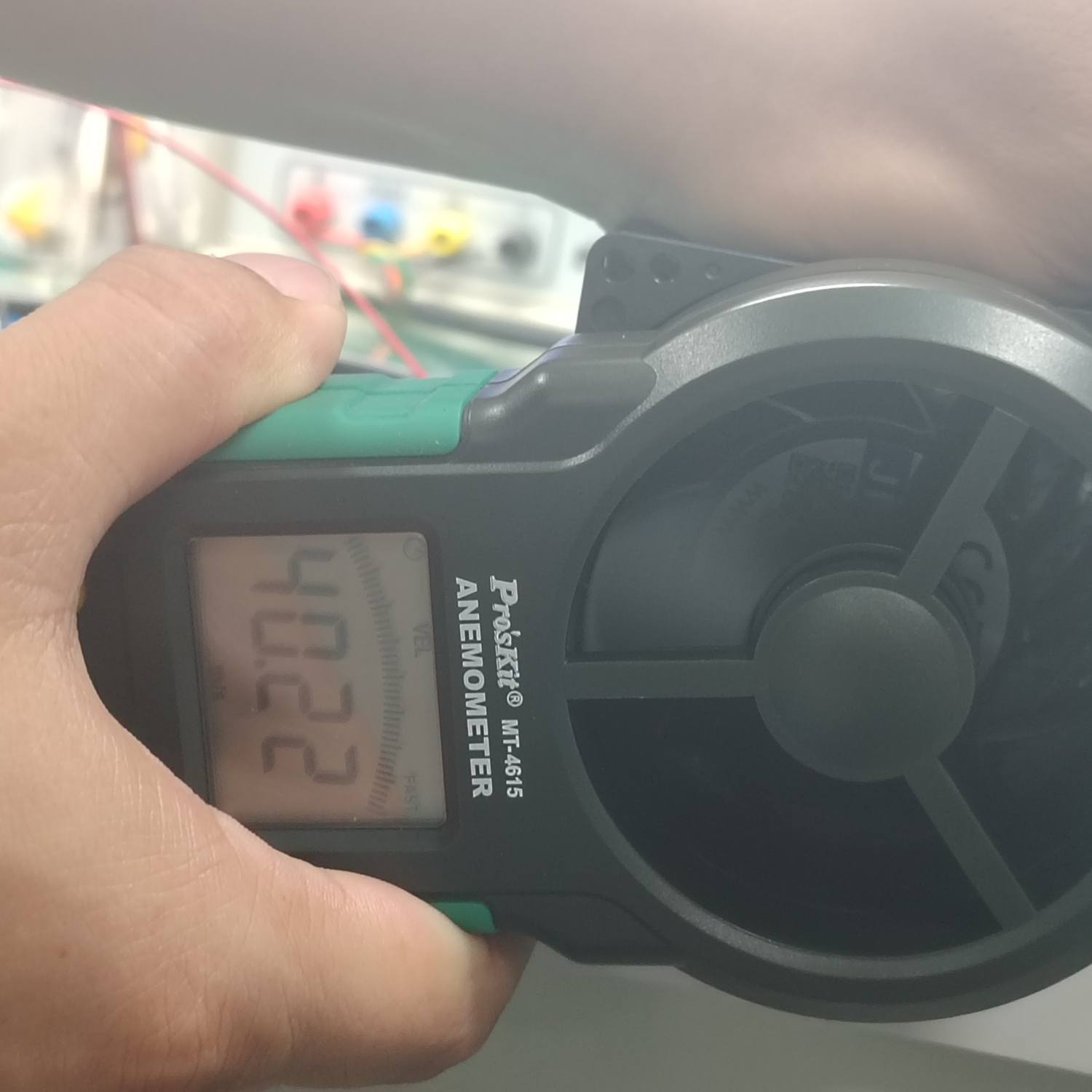

四、48V版本实测出风口风速达到40m/s

除了风量、静压和转速，出风口风速也是工程师关注的指标之一。

根据健策实验室测试数据，JC8080-01系列48V U档版本出风口风速实测达到40m/s。

这一数据体现了产品在特定测试条件下的气流速度表现，可作为产品性能评估的参考。

不过，出风口风速与风量并不是同一个概念。风量还与有效出风面积有关，不能仅凭风速直接推算实际系统风量。

对于需要集中气流、强化局部散热或推动气流通过高阻力部件的应用，建议结合风扇性能曲线、出风口结构和实际安装环境进行综合验证。

五、12V、24V、48V可选，满足不同设备供电需求

工业设备的供电架构各不相同。JC8080-01系列提供12V、24V和48V直流电压版本。

在相同性能档位下，不同电压版本的转速、风量、静压和噪音参数保持一致，电流及功率根据对应电压版本有所区别。

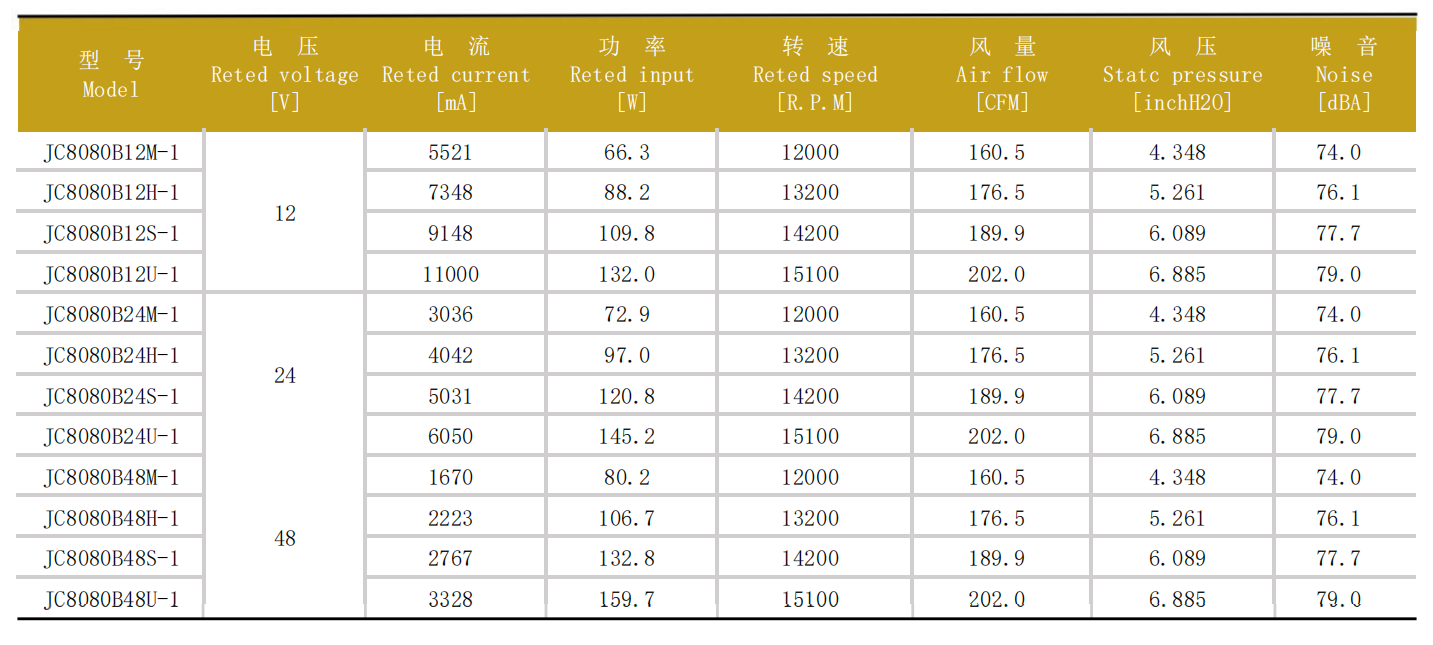

性能等级	12V电流 / 功率	24V电流 / 功率	48V电流 / 功率
M	5521mA / 66.3W	3036mA / 72.9W	1670mA / 80.2W
H	7348mA / 88.2W	4042mA / 97.0W	2223mA / 106.7W
S	9148mA / 109.8W	5031mA / 120.8W	2767mA / 132.8W
U	11000mA / 132.0W	6050mA / 145.2W	3328mA / 159.7W

选型时，除了确认电压，还需要核对电源输出能力、启动电流、线缆规格、接口定义和设备控制策略。

特别是U档产品，额定功率较高，必须提前评估供电系统的承载能力，避免因电源余量不足影响设备稳定运行。

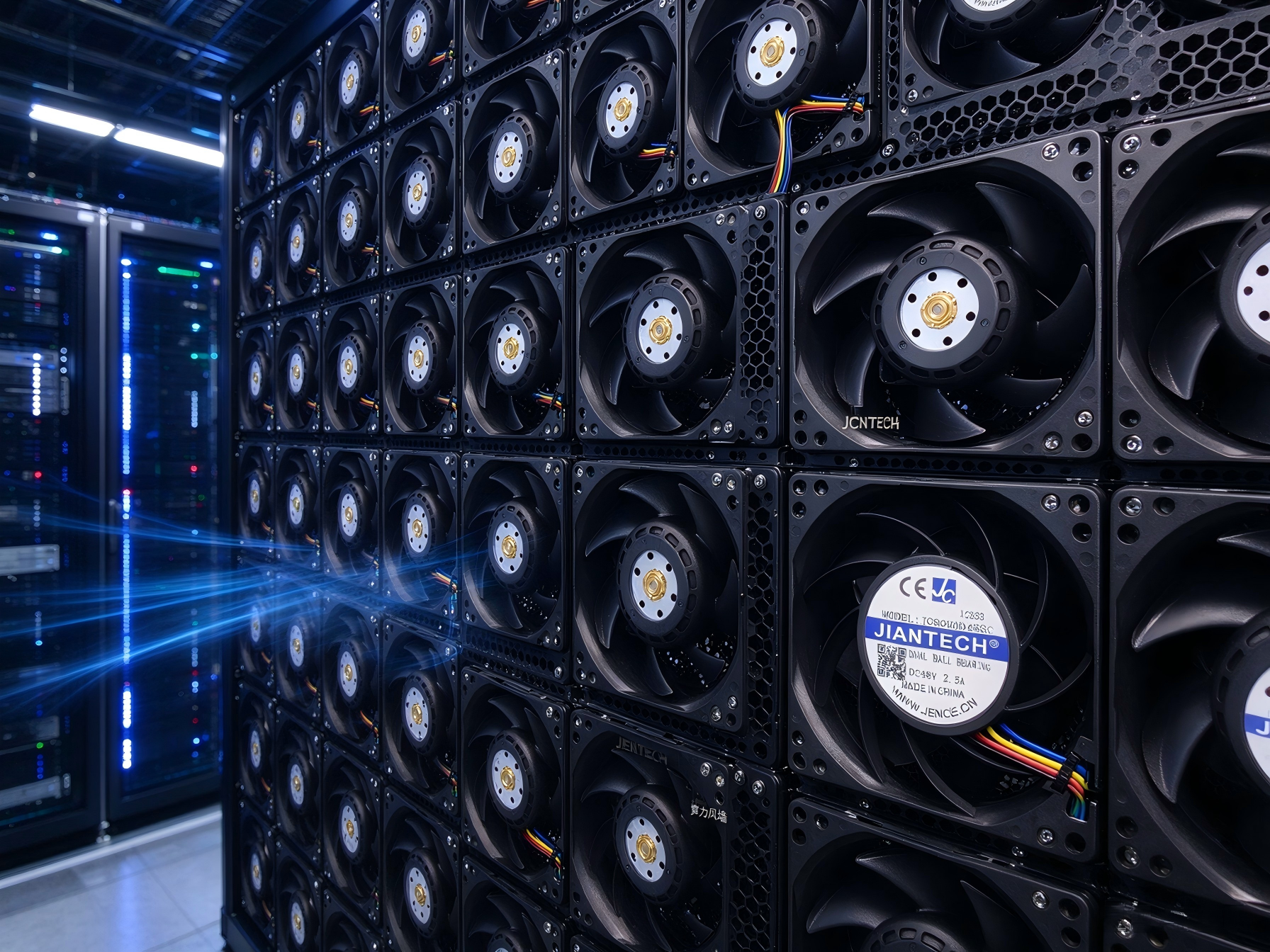

六、JC8080-01适合哪些风墙及工业散热场景？

高风量、高静压风扇的价值，主要体现在能够为高热负荷、较大风道阻力的散热系统提供气流动力。

结合JC8080-01系列的性能特点，可重点考虑以下应用方向：

1. 数据中心及算力设备风墙

算力设备内部服务器、加速卡及电源模块发热量较大，密集布置也会增加气流组织难度。高静压风扇可作为风墙系统的候选动力组件，帮助推动空气通过设备风道及散热部件。

2. 储能柜及新能源设备

储能变流器、PCS、逆变器及相关电力电子设备在运行过程中会产生较大热量。对于内部风道较长、散热器阻力较大的结构，可以根据实际温升和阻力需求评估JC8080-01的适用性。

3. 工业控制柜及高功率电源

高功率电源、工业控制设备及电力电子装置通常需要持续排出内部热量。当设备内部元器件密集、通风空间有限时，需要重点考虑风扇的风量、静压和运行可靠性。

4. 通信机柜及高密度散热系统

通信设备内部模块集中，散热空间有限。针对高阻力风道和集中散热需求，可通过风扇组合、风道优化及温度监测，设计适合设备的强制风冷方案。

需要注意，风扇是否适合某一设备，不能只看最大风量或最大静压，还应通过系统热仿真、P-Q曲线匹配及整机温升测试进行确认。

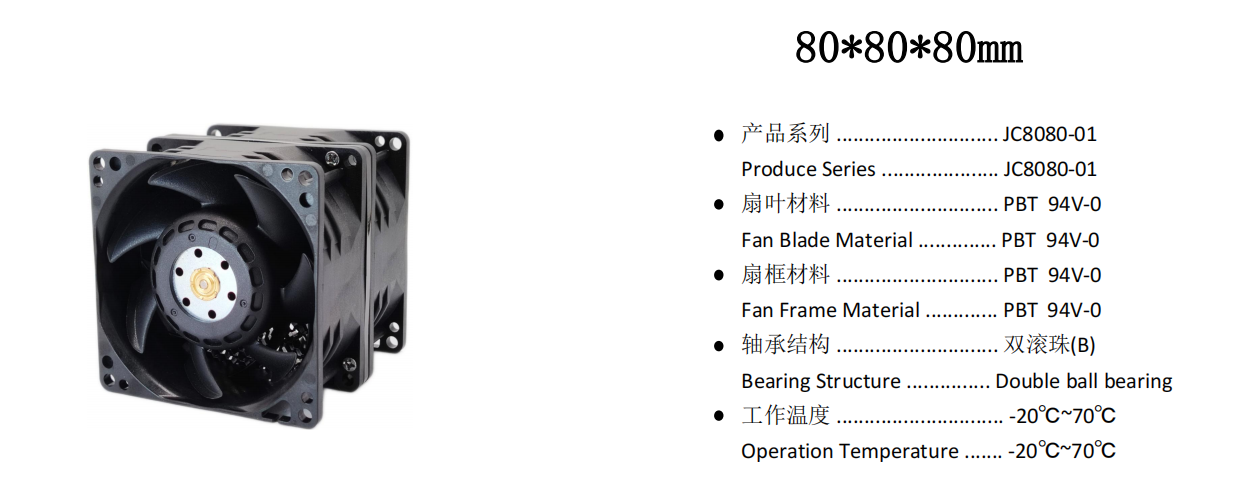

七、JC8080-01产品规格与结构材料

项目	产品规格
产品型号系列	JC8080-01
产品类型	DC轴流散热风扇
产品尺寸	80×80×80mm
扇叶材料	PBT 94V-0
扇框材料	PBT 94V-0
轴承类型	双滚珠轴承
工作电压	12V / 24V / 48V DC
工作温度	-20℃～70℃
性能等级	M / H / S / U

产品采用双滚珠轴承结构，扇叶及扇框使用PBT 94V-0材料，适用于对风扇运行性能及材料规格有明确要求的工业设备。

针对不同设备的安装和控制需求，还可以进一步沟通PWM调速、FG转速反馈、线缆长度、接插件及防护要求等定制方案。具体功能、接口和防护等级以最终确认的产品规格书为准。

八、为什么选择健策电子？从风扇供应到散热方案配套

深圳市健策电子有限公司成立于2010年，位于深圳市龙华区，长期深耕散热风扇领域，是一家集国际品牌代理、自主研发、生产制造及散热配套服务于一体的智慧散热风扇综合服务商。

在自主品牌JENTECH产品领域，健策持续围绕工业设备、新能源、通信、医疗及电力电子等应用场景开展产品研发与制造，为客户提供轴流风扇、鼓风机及离心风机等散热产品。

健策电子的产品与服务优势：

① 自主研发与生产制造

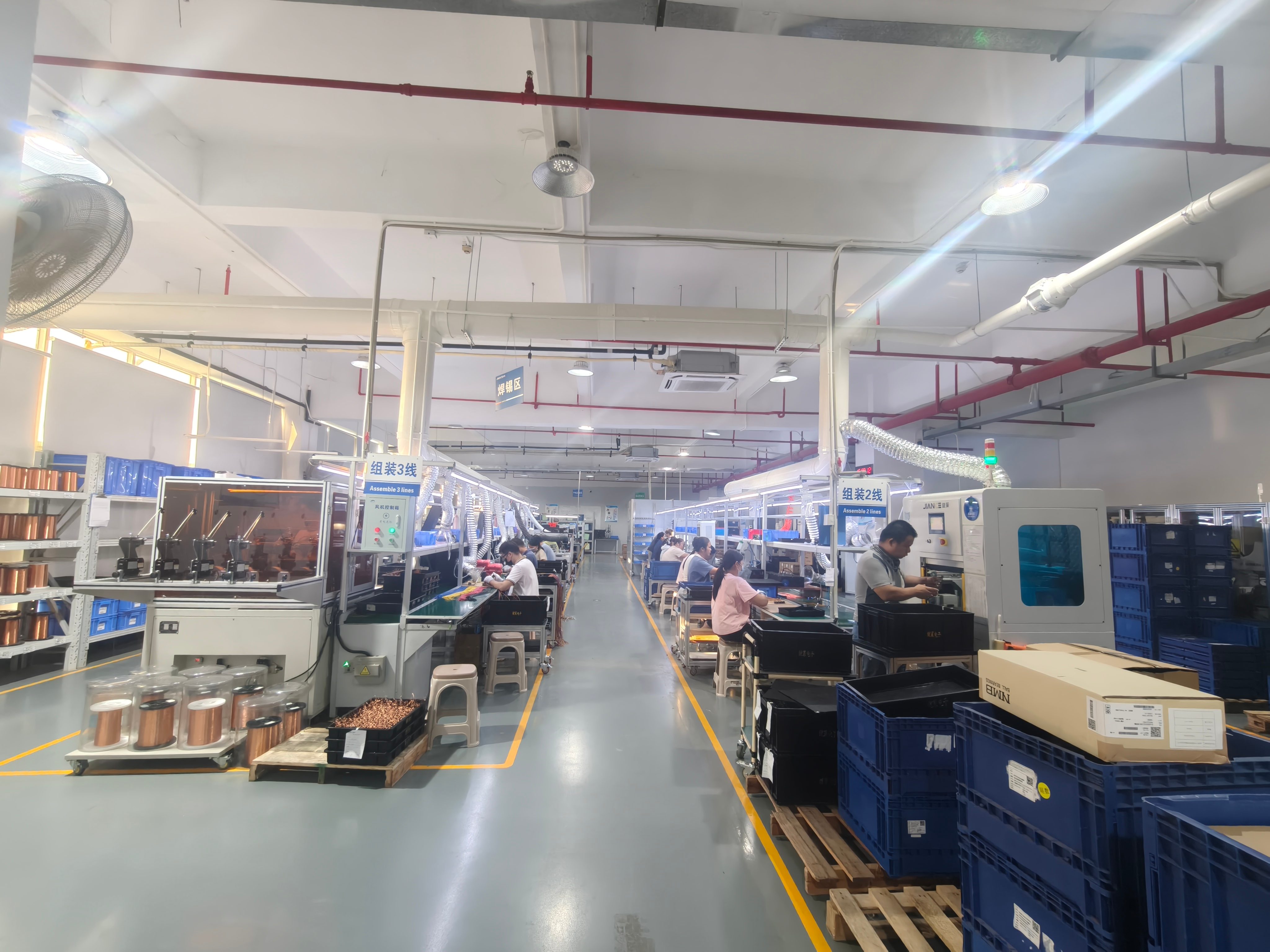

拥有3000㎡以上数智化生产车间，配备自动绕线、动平衡校准、自动组装及打码贴标等生产设备，支持自主产品的研发制造与品质管理。

② 检测设备与质量管理

配备冷热冲击、高低温、防水防尘及噪音测试等设备，结合ISO9001质量管理体系，对产品开发和生产过程进行质量管理。

③ 多品牌产品资源

除自主品牌JENTECH外，健策还提供SANYO DENKI SAN ACE、AVC、JAMICON等品牌产品的渠道服务，为客户提供更多散热风扇选型资源。

④ 非标定制与项目配套

针对客户的特殊安装空间、供电方式、控制需求和运行环境，可开展产品选型、规格沟通及定制配套，帮助客户优化设备散热设计。

从单个风扇选型到多风扇风墙配置，健策希望为客户提供的不只是一个产品型号，更是贴合设备实际工况的散热解决方案。

九、写在最后：高静压风扇选型，关键在于系统匹配

80×80×80mm的厚型尺寸、15100RPM最高转速、202CFM最大风量、1715Pa最大静压，以及48V U档实测40m/s出风口风速，让健策JENTECH JC8080-01成为高性能工业风冷领域值得关注的一款产品。

对于数据中心算力设备、储能系统、工业控制柜及高功率电源等应用，风扇选型不能只看单一参数。只有结合热负荷、风道阻力、安装空间、供电能力及运行噪音进行综合评估，才能真正发挥风扇的散热性能。

如果您的设备正在寻找80×80×80mm高风量、高静压轴流散热风扇，或需要针对风墙系统进行多风扇选型与定制配套，欢迎联系深圳市健策电子有限公司。

健策JENTECH——专注散热风扇研发制造与工业散热应用，为设备稳定运行提供可靠的散热支持。
